产品概述

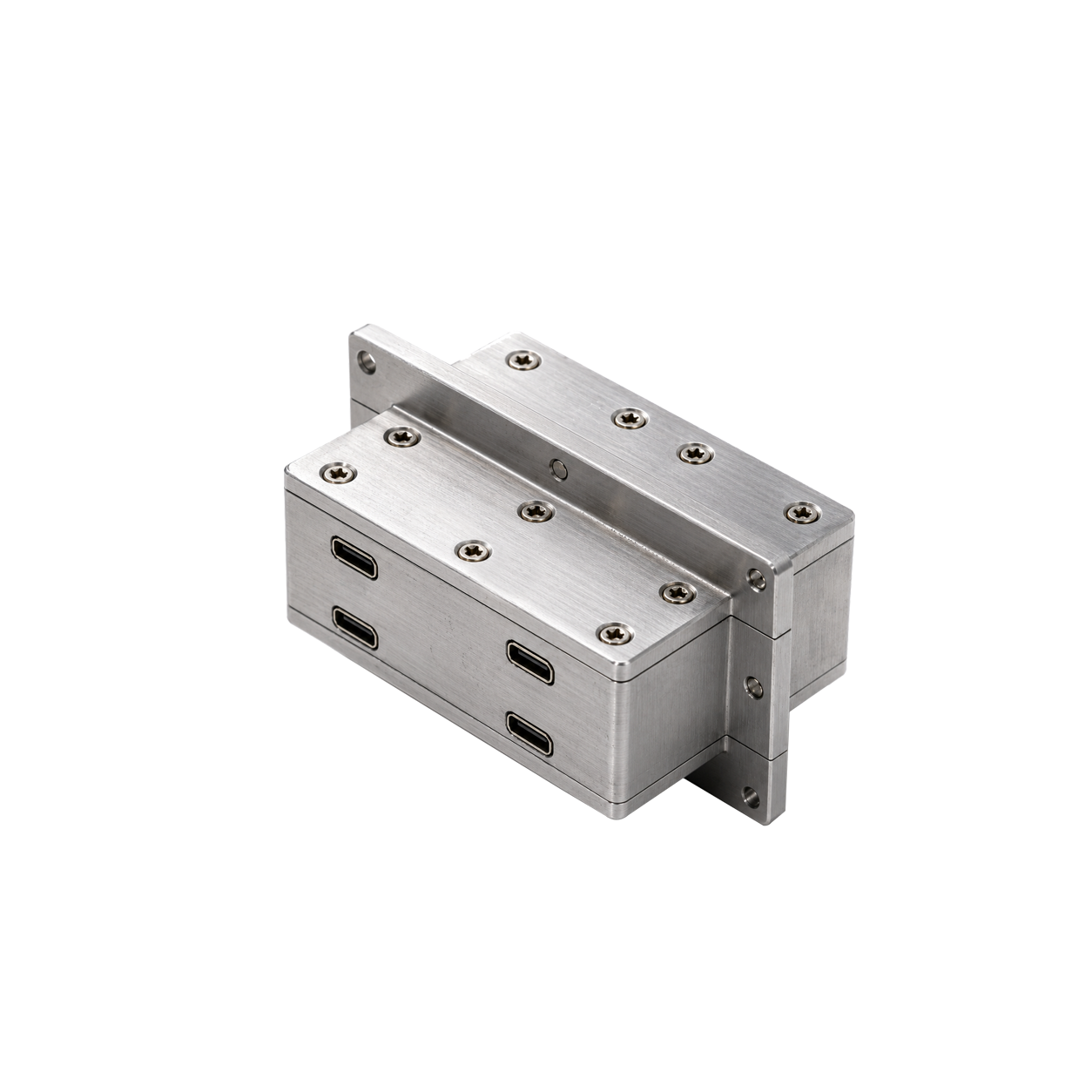

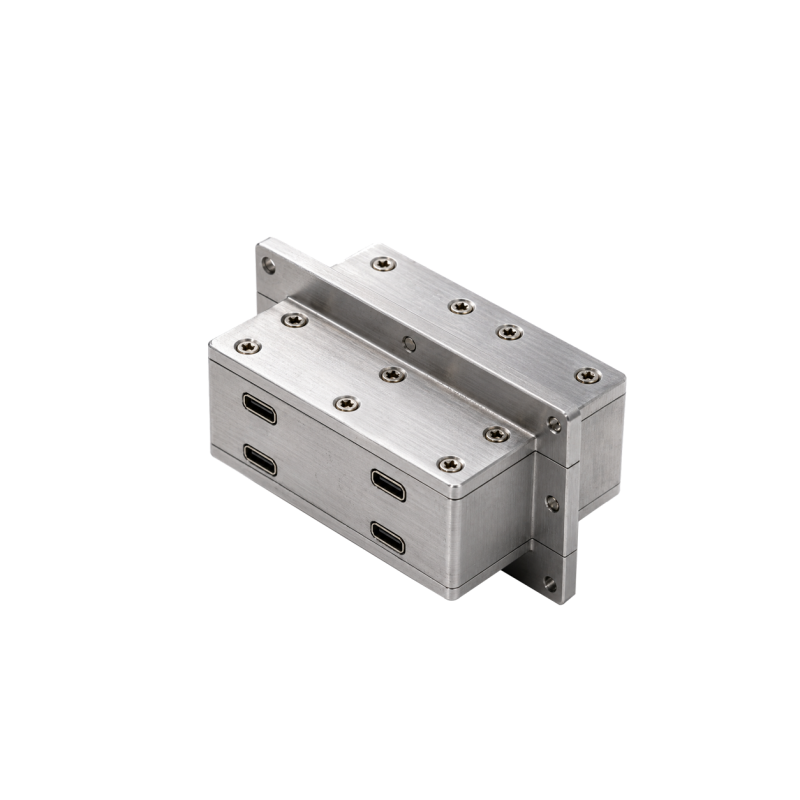

本款4 通道 Type-C 滤波连接器属于 USBx 系列屏蔽舱高速信号穿墙器件，集成 4 路 Type-C 母头接口，采用全密闭机加工铝合金屏蔽腔体。产品安装于屏蔽箱、电波暗室舱壁，可实现屏蔽腔体内外高速数据传输与供电互通；在保障 10Gbit/s 高速通讯能力的同时，有效阻隔射频信号通过线缆穿透屏蔽壳体，防止舱内无线信号外泄，广泛应用于手机、智能穿戴、Type-C 接口数码产品射频测试、快充测试、EMC 电磁兼容自动化测试系统。

参数汇总表

参数分类	参数项	技术指标
RF 射频参数	工作频段	700MHz ~ 12GHz
RF 射频参数	隔离度	＞70dB
EE 电气参数	额定电气规格	20V 5A
EE 电气参数	最大传输速度	10Gbit/s
结构参数	接口形式 / 数量	Type-C 母头 / 4 ports
	整机外形尺寸	120mm98mm60mm
	安装孔规格	8-Φ4.4 通孔

典型应用场景

✅ 手机、智能手表、TWS 耳机等 Type-C 终端屏蔽箱自动化测试

✅ 快充性能测试、高速数据通讯、设备固件烧录屏蔽测试方案

✅ 700MHz~12GHz 消费电子产品射频指标、EMC 电磁兼容测试

✅ 多通道并行测试产线屏蔽舱信号与供电穿墙

✅ 电波暗室 Type-C 高速信号隔离布线系统

选型提示

本品属于 USBx 系列滤波连接器；支持 1/2/4 通道 Type-C 规格选择，同时支持 Type-C 与 USB-A、RJ45、BNC、DC 电源、XLR 音频接口组合，定制一体化多信号复合型滤波连接器。
