当一台蓝牙综测仪接收到空中的无线信号时，它面对的并不是一串已经排好顺序的0和1。真实的接收链路更像是在嘈杂环境中辨认一段陌生语言：首先要判断对方“说的是哪一种蓝牙模式”，随后找准“一句话从哪里开始”，最后才能把连续变化的波形还原成可解析的数据。

围绕这条关键链路，联康信息技术团队分别从信号模式类型识别、接收端信号同步和 GFSK 信号解调三个环节开展技术攻关，相关创新成果已获得国家发明专利。三项技术相互衔接、协同作用，共同提升蓝牙综测仪在复杂测试环境下的信号识别、精准定位与稳定解调能力。

从“认清信号”到“读懂比特” 蓝牙综测仪接收链路的三项关键技术

01、为什么蓝牙综测仪要先“认清信号”

蓝牙并非只有一种固定的物理层模式。根据不同应用和传输需求，测试中可能遇到BR、EDR 2M、EDR 3M、BLE 1M、BLE 2M，以及BLE 125K、BLE 500K等不同帧速率类型。不同模式在前导码长度、调制方式、同步序列和帧结构等方面存在差异。这意味着，蓝牙综测仪如果在一开始就判错模式，后续的帧头定位、包类型解析和解调都可能沿着错误路径继续。对于面向研发、生产和芯片测试的蓝牙综测仪而言，模式识别不是一个附加功能，而是接收端正确处理信号的入口。

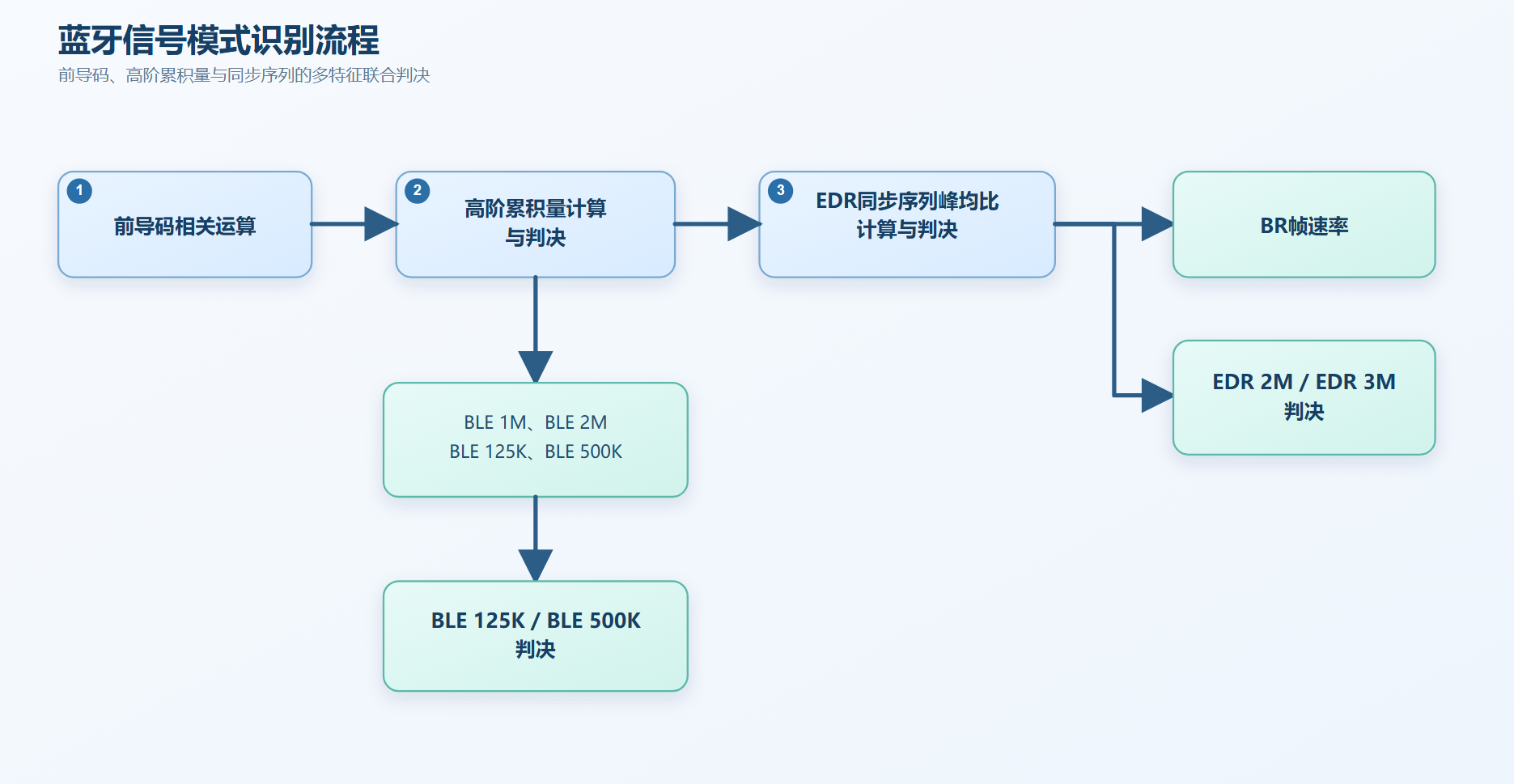

发明专利《一种蓝牙综测仪信号模式类型的识别方法》提出了一种联合判决思路，不依赖单一特征“猜测”信号类型，而是综合使用前导码自相关、高阶累积量、同步序列峰均比和包类型信息，对蓝牙信号的帧速率类型进行逐层识别。这套方法的关键价值，在于把多个具有明显区分度的物理层和帧结构特征组合起来。专利申请文件指出，该方法可降低仅凭前导码相关特性可能产生的识别误差，并增强噪声干扰较强环境下蓝牙参数测试的鲁棒性。

02、找准帧头：接收端同步如何“承上启下”

模式识别解决“这是什么信号”，同步方法解决的则是“这帧信号从哪里开始”。

在实际测试环境中，接收信号可能受到突发干扰、噪声和不规则信号影响。即使已经确认存在蓝牙信号，如果帧头起始点存在偏差，后面的Access Code、Header、Packet Type以及Payload解析都会受到影响。因此，同步既承接信号检测，又为后续解调和协议字段解析提供时间基准。

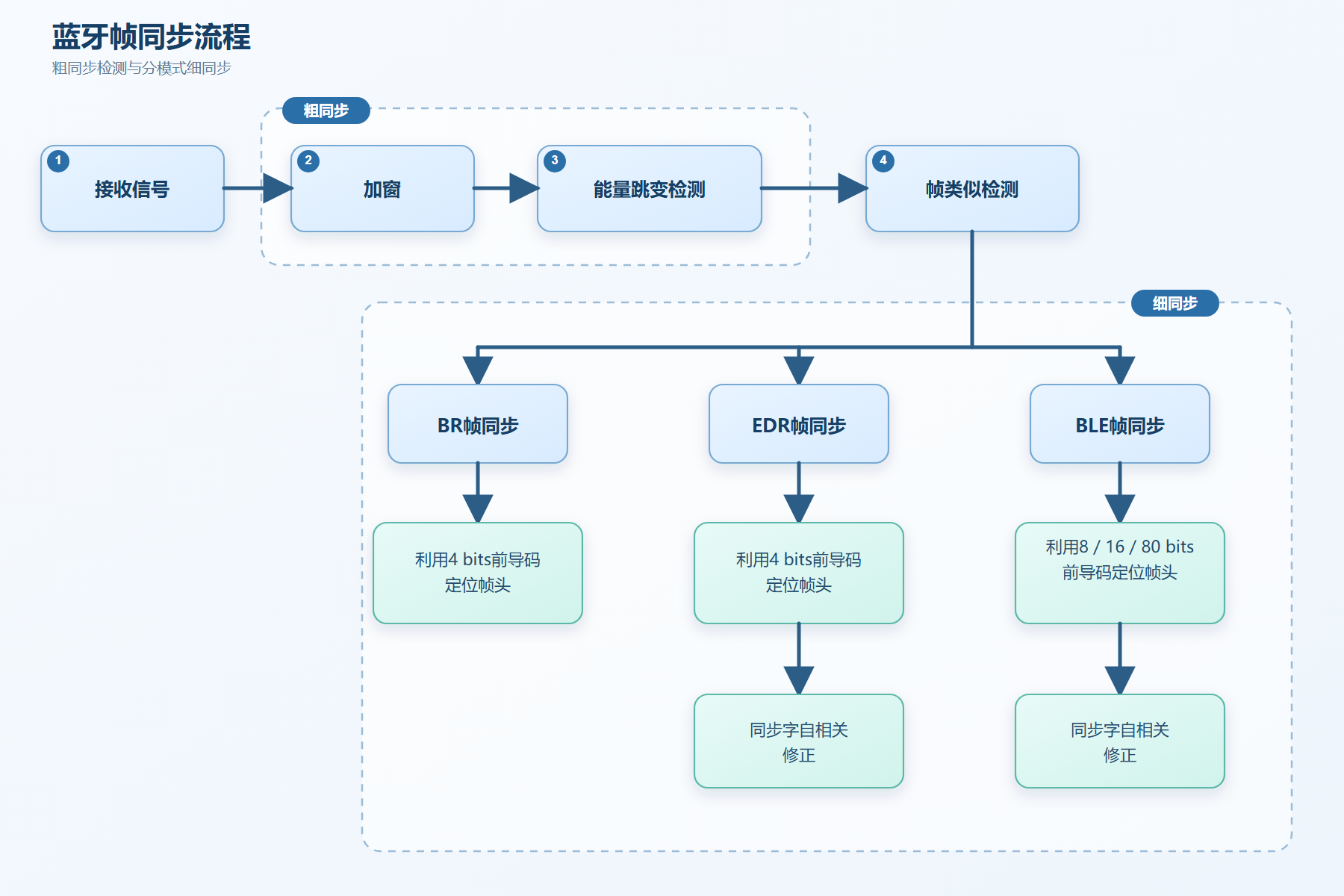

发明专利《一种应用于蓝牙综测仪接收端信号的同步方法》采用“粗同步+细同步”的两阶段方案。第一阶段先做蓝牙帧头信号探测。其思路是对接收端信号进行一阶微分，利用信号能量跳变产生的冲激特性寻找可能的帧起点；同时结合能量大小及其持续时间，把真实蓝牙帧与短时噪声干扰区分开来。第二阶段根据BR、EDR和BLE不同的帧结构采用针对性的细同步方案：BR信号利用4 bits前导码进行相关定位，并结合Access Code、Header和Packet Type校验起始点；EDR信号除前导码相关外，还利用EDR同步字修正帧头位置；BLE信号则分别对8 bits、16 bits和80 bits前导码进行相关，并结合BLE同步字峰值确定起始点。这说明，精确同步并不是用同一把“尺子”测量所有蓝牙信号，而是先完成粗粒度探测，再根据不同模式选择更匹配的细定位方法。其作用，是在解析和解调之前为接收端提供更可靠的帧起点。

03、从波形到比特：GFSK解调如何抗干扰

完成识别和同步之后，蓝牙综测仪还要把接收到的GFSK波形还原为0和1。GFSK是BR和BLE物理层使用的重要调制方式，EDR帧头部分也采用GFSK。其连续相位和高斯滤波特性有利于控制频谱，但也使接收端解调需要充分考虑信道噪声及码元间的关联。

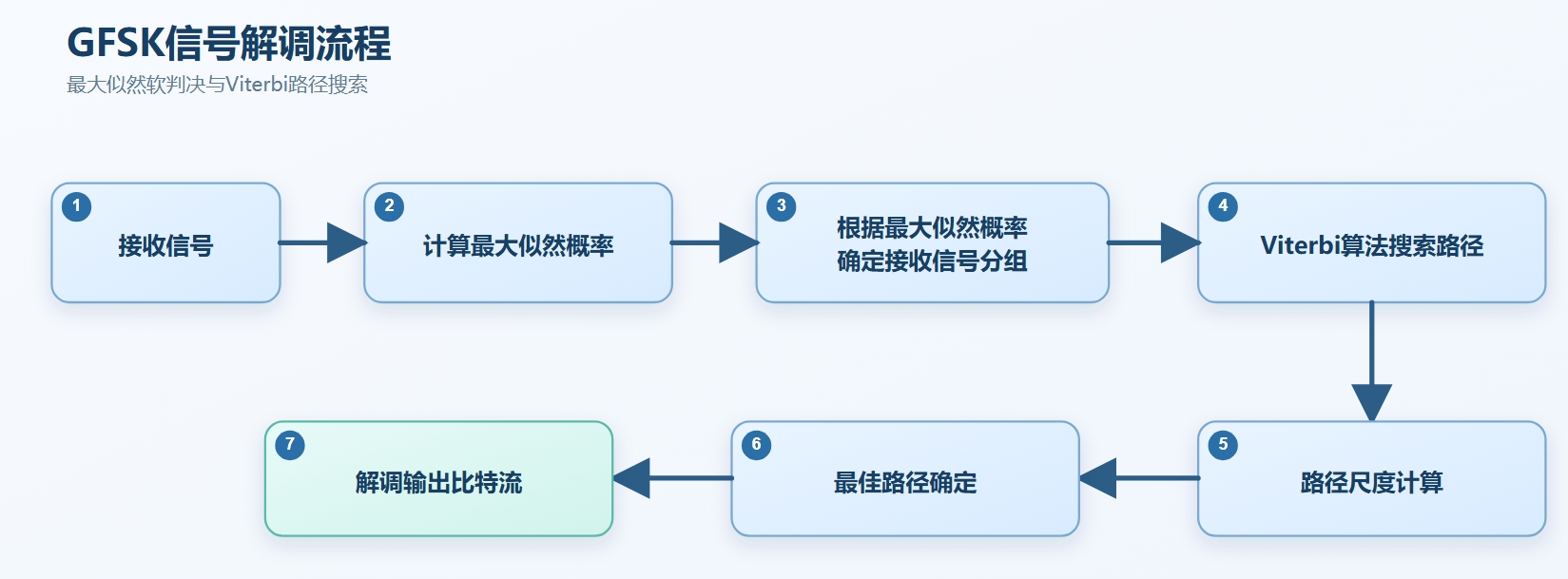

发明专利《一种蓝牙综测仪GFSK信号的解调方法》提出了一种联合最大似然概率与Viterbi搜索的解调方案。该方法首先根据蓝牙协议明确GFSK调制及高斯滤波器参数，并建立蓝牙综测仪的无线信道模型；随后基于最大似然概率理论，对接收信号在比特0和比特1条件下的概率进行计算，并形成软判决依据；最后构造Trellis网格，以概率度量作为路径搜索尺度，通过Viterbi算法逐级保留更优路径并回溯得到解调比特流。与只看某个采样点正负、超过阈值即判0或1的硬判决相比，软判决保留了更多关于“这个比特有多可信”的信息。再通过Viterbi搜索利用相邻码元及候选路径之间的整体关系，可以在强干扰或噪声条件下寻找更合理的全局判决结果。

应用场景

围绕信号模式识别、接收同步和 GFSK 解调形成的接收端处理能力，可应用于蓝牙综测仪及相关无线测试设备，主要面向以下场景：

研发验证：用于蓝牙耳机、智能穿戴、手机、IoT 终端等产品的蓝牙信号测试与调试，为研发阶段的射频性能分析提供数据基础。

自动化生产测试：在量产过程中，对接收到的蓝牙信号进行自动识别、同步和解调，并结合测试软件、工装及自动化设备完成相关参数检测，减少人工操作，提高批量测试的效率与一致性。

无线测试设备开发：相关算法可作为蓝牙综测仪接收端的重要组成部分，为无线测试仪器的功能开发和性能优化提供技术支撑。

从单纯捕获无线射频信号，到精准甄别信号模式、锁定信号帧头，直至完整解析每一组比特数据，整套流程均依托完备的物理层算法协同驱动。持续钻研底层核心算法，不仅是国产无线测试设备提升测试精度、强化复杂射频环境适配能力、筑牢行业核心竞争力的重要根基，更是联康信息深耕蓝牙综合测试仪、蓝牙测试仪、无线综合测试仪、网络分析仪等仪器研发迭代的坚实底气。热忱欢迎各界客户前来咨询产品与技术详情；若您拥有定制化测试方案构想，我们也期待携手洽谈，共同合作研发、共创技术成果。
