Tổng quan sản phẩm

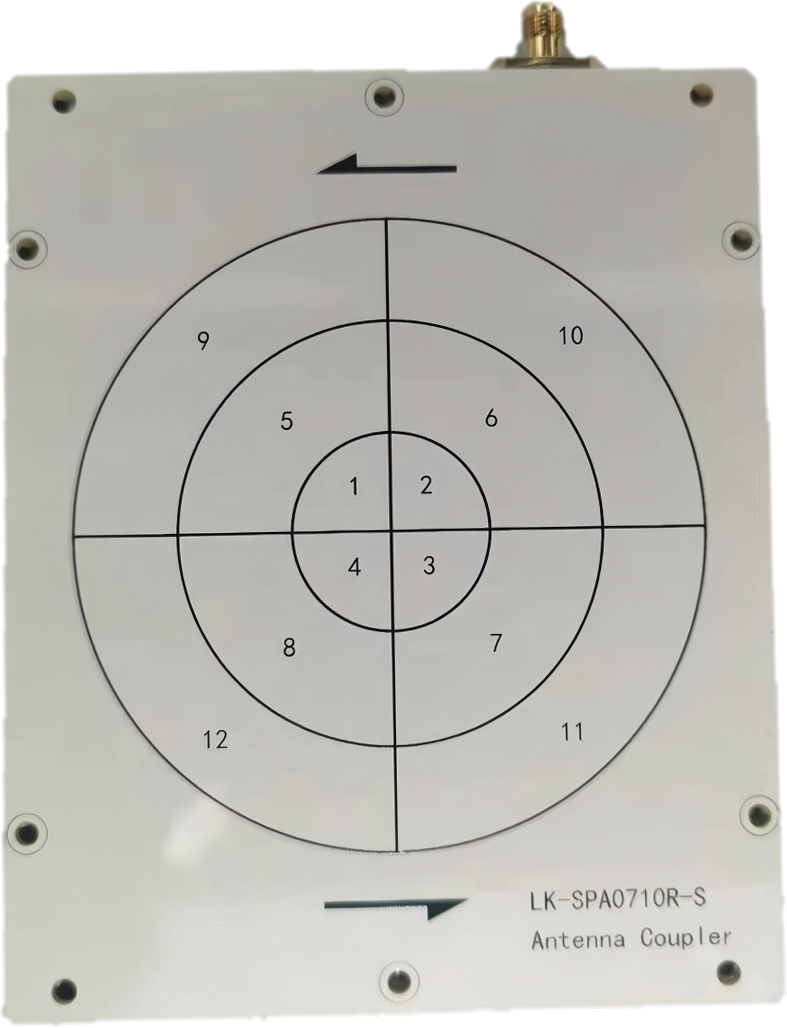

Ăng ten phiên bản ghép nối phân cực tròn là ăng ten phân cực tròn loại PCB được phát triển đặc biệt cho thiết bị đầu cuối không dây OTA/RAT RF Testing Scene, hỗ trợ phân cực tròn trái/phải tùy chọn, bao gồm 700MHz~7,5GHz băng tần siêu rộng, cung cấp FR-4 kinh tế và Rogers tần số cao tổn thất thấp hai loại chương trình tấm, phù hợp với điện tử tiêu dùng, mô-đun truyền thông, thiết bị GNSS tròn phân cực RF thu phát tín hiệu và xác minh hiệu suất.

Lợi thế cốt lõi

✅  Vùng phủ sóng liên tục băng tần siêu rộng

Băng thông làm việc 700MHz~7.5GHz, phủ sóng đầy đủ 4G/5G Sub-6GHz, Wi-Fi 2.4G/5G, băng tần chính GNSS SATCOM, ăng ten đơn có thể đáp ứng nhu cầu kiểm tra băng tần đầy đủ của thiết bị không dây đa tiêu chuẩn.

✅  Vòng phân cực trái/phải Tùy chọn

Có thể tùy chỉnh phân cực vòng quay trái hoặc phải, phù hợp với thử nghiệm thiết bị truyền thông phân cực vòng tiêu chuẩn khác nhau, so với ăng ten phân cực dây, khả năng tương thích mạnh hơn với thái độ thiết bị được thử nghiệm, góc phân cực, giảm đáng kể tổn thất phân cực.

✅  Lựa chọn linh hoạt cho tấm đôi

Phiên bản FR-4: tỷ lệ giá cao, đáp ứng nhu cầu kiểm tra bình thường trong phòng thí nghiệm thông thường, kiểm tra chất lượng dây chuyền sản xuất;

Phiên bản Rogers: Mất điện môi thấp, hiệu quả bức xạ băng tần cao và ổn định pha tốt hơn, phù hợp với các kịch bản kiểm tra độ chính xác cao được chứng nhận.

✅  Đặc điểm phù hợp RF tuyệt vời

Băng tần đầy đủ VSWR ≤2.1, hiệu suất mất mát trở lại tuyệt vời, đảm bảo tỷ lệ nhiễu tín hiệu cao và độ lặp lại dữ liệu tốt cho kết quả kiểm tra OTA TRP/TIS.

✅  Cấu trúc nhỏ gọn loại phẳng

Cấu trúc PCB phẳng dày 16mm, phù hợp với cài đặt khung phòng tối RF chính thống, dễ dàng bố trí mảng đa ăng ten, cài đặt và gỡ lỗi thuận tiện

Bảng tham số
