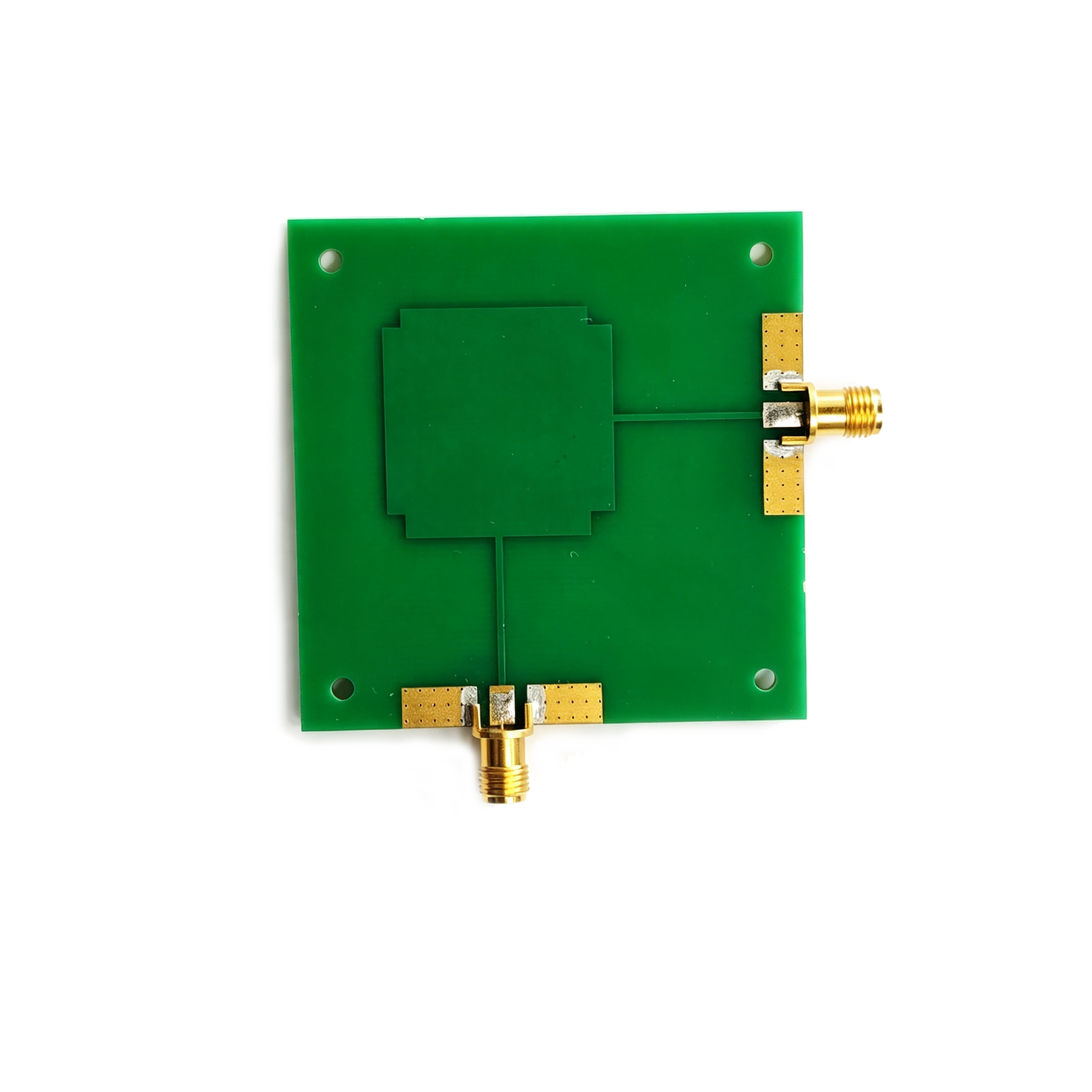

Phân cực kép Patch Antenna_Công ty Cổ phần Thông tin Liên Khang Giang Tô

Chi tiết nội dung

Lợi thế cốt lõi

✅ Kết hợp chính xác băng tần ISM 2.4GHz

Băng thông hoạt động 2395-2485 MHz, phủ sóng đầy đủ các kênh chính Wi-Fi 2.4G, đặc biệt cho Bluetooth, mô-đun Wi-Fi IoT 2.4GHz, chuột phím không dây, xác minh hiệu suất RF của thiết bị đầu cuối nhà thông minh.

✅ Thiết kế tích hợp phân cực hai dòng trực giao H/V

Single Block PCB tích hợp hai cổng phân cực ngang và dọc, có thể thu thập hai tín hiệu hướng phân cực cùng một lúc, phù hợp với thiết bị MIMO, thử nghiệm OTA thiết bị đầu cuối đa dạng ăng-ten, không cần thay đổi ăng-ten.

✅ Cấu trúc PCB nhỏ gọn siêu mỏng

Độ dày chỉ 2 mm, bề mặt tấm thu nhỏ hình vuông 60mm, phù hợp với phòng tối được che chắn nhỏ, bố trí mảng đa ăng-ten, khung lắp đặt thuận tiện và chiếm ít không gian.

✅ Tỷ lệ giá cao FR-4 Đề án tấm

Quá trình PCB trưởng thành và chi phí thấp đáp ứng nhu cầu kiểm tra chất lượng hàng loạt của dây chuyền sản xuất và kiểm tra bình thường trong phòng thí nghiệm.

✅ Phù hợp RF ổn định

VSWR≤2 băng tần đầy đủ, đặc tính bức xạ ổn định, đảm bảo tính lặp lại tốt của dữ liệu thử nghiệm TRP/TIS.

Bảng tham số

dự án	Chỉ số
Tên sản phẩm	Phân cực kép Patch Antenna
Kích thước tổng thể	60 mm × 60 mm × 2 mm
Cảnh áp dụng	OTA/RAT RF Phòng tối Kiểm tra ăng ten thu phát
Chất nền	FR-4
Ban nhạc làm việc	2395 MHz~2485 MHz (băng tần 2,4 GHz Wi‑Fi ISM)
Tỷ lệ cư trú VSWR	≤ 2
lợi ích	3.7 dBi @2.45 GHz
Cách phân cực	Phân cực hai dòng (ngang H/dọc V)

Cảnh áp dụng

✅ 2.4GHz Wi-Fi、 Bluetooth BLE IoT Module OTA Kiểm tra nhận bức xạ

✅ Tai nghe không dây, nhà thông minh, điều khiển từ xa và các thiết bị đầu cuối không dây tầm ngắn khác Kiểm tra chỉ số RF

✅ Thiết bị MIMO phân cực đa dạng 2.4GHz, đánh giá hiệu suất cách ly kênh

✅ Antenna thu phát chuẩn đặc biệt cho phòng tối nhỏ
