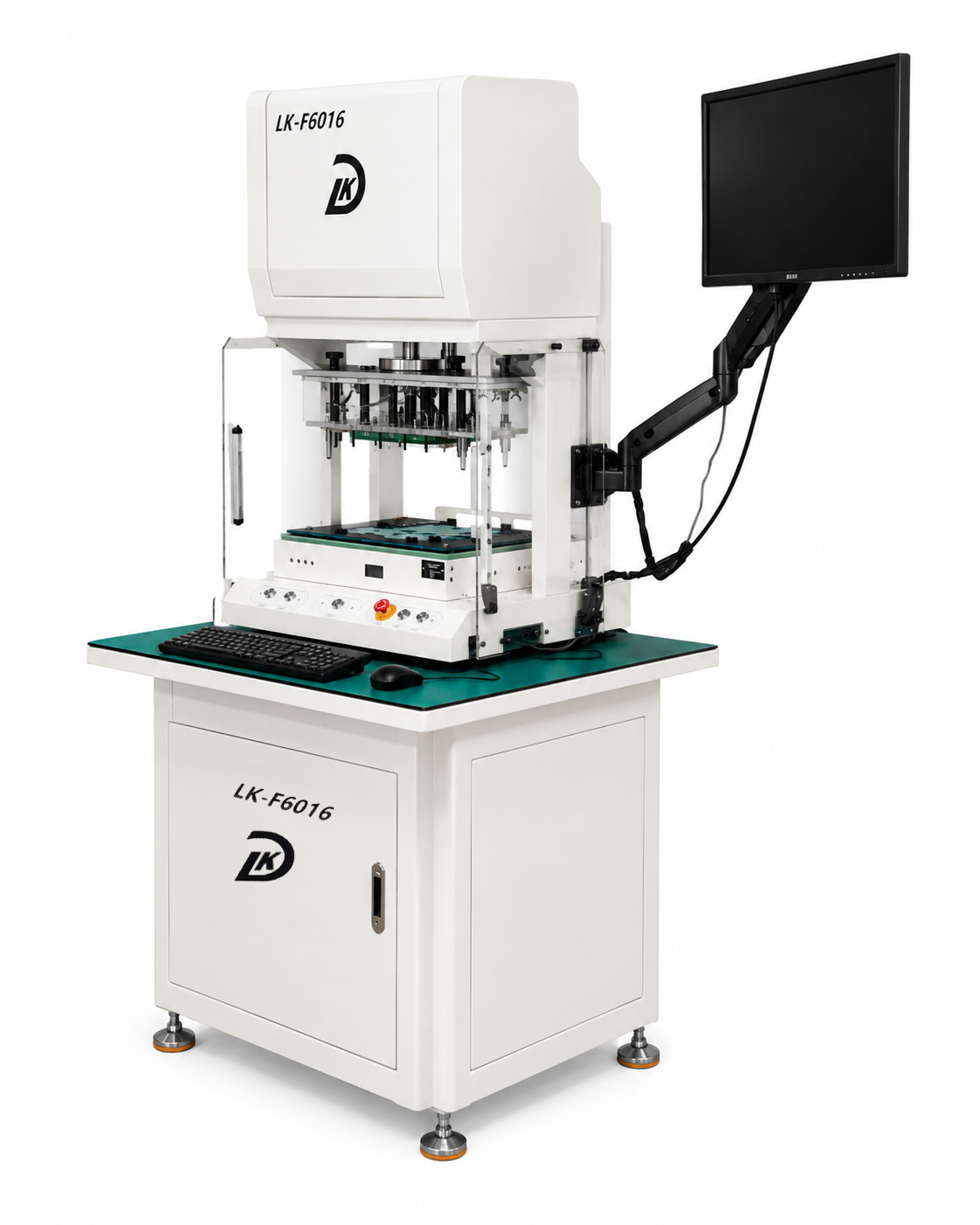

Thiết bị kiểm tra ICT LK-F6016_Công ty Cổ phần Thông tin Liên Khang Giang Tô

Chi tiết nội dung

Tổng quan sản phẩm

Máy kiểm tra trực tuyến tự động ICT (In-Circuit Tester), là thiết bị kiểm tra cốt lõi của liên kết sản xuất bảng mạch in PCBA trong ngành sản xuất điện tử. Thiết bị dựa vào đầu dò thử nghiệm chính xác để tiếp xúc với vị trí điểm thử nghiệm đặt trước PCB, sử dụng nguyên tắc đo điện tĩnh, không cần bật nguồn, nó có thể phát hiện độc lập các thành phần veneer và trạng thái đường dây, xác định vị trí chính xác mạch mở PCB, ngắn mạch, lắp ráp linh kiện bị rò rỉ, lắp đặt sai, trôi tham số, hàn liên kết và các lỗ hổng sản xuất khác, vị trí điểm hỏng và thông tin thiết bị xấu được hiển thị trực quan trong thời gian thực, giảm đáng kể độ khó của việc sửa chữa nhân tạo và được sử dụng rộng rãi trong kiểm soát chất lượng dây chuyền sản xuất SMT của các sản phẩm điện tử.

Chỉ số tham số

dự án	Thông số kỹ thuật
Kích thước tổng thể của thiết bị	800mm(L) × 600mm(W) × 1750mm(H)
Điểm kiểm tra tối đa	Mở rộng tối đa 256 điểm
Hỗ trợ hệ điều hành	Windows XP / Win7 / Win8 / Win10
Thông số điện	AC 200V~240V, 50/60Hz một pha; Phiên bản 100~120V tùy chọn
Hình thức cấu trúc thiết bị	Vật cố khí nén bán tự động
Kiểm tra phạm vi tín hiệu	Dòng điện, điện áp, tần số, PWM、 Độ trễ tín hiệu, GPIO cho phép điều khiển
Kích thước sản phẩm đo tối đa	350mm × 200mm
Áp suất đầu ra khí nén	60Kg / 6Bar
Áp suất không khí làm việc tiêu chuẩn	4~6 Kg/cm²
Điều kiện môi trường làm việc	Nhiệt độ: 0 ℃~40 ℃; Độ ẩm: 20%~80% (không ngưng tụ)
Phụ kiện tùy chọn	Máy in báo cáo lỗi,Mô-đun mở rộng tín hiệu đa kênh,Tàu sân bay thăm dò tùy chỉnh

Chức năng kiểm tra

✅ Phát hiện kết nối đường dây: Kiểm tra mạch mở, kiểm tra ngắn mạch, kiểm tra đường dây bị hỏng, ngắn mạch lá đồng, kết nối hàn

✅ Phát hiện linh kiện thụ động: điện trở, điện dung, đo thông số cảm ứng, xác định lỗi thiết bị, độ lệch thông số

✅ Kiểm tra khiếm khuyết lắp ráp: lắp ráp rò rỉ linh kiện, lắp đặt ngược, hàn giả, hàn lạnh nhận dạng kém

✅ Kiểm tra tín hiệu mở rộng: hiện tại, điện áp, tần số, tín hiệu PWM, độ trễ tín hiệu, cổng GPIO cho phép kiểm tra điều khiển

✅ Định vị thất bại chính xác: màn hình hiển thị thời gian thực các điểm xấu, báo cáo đầu ra xấu có thể được tùy chọn với máy in, thuận tiện cho việc sửa chữa theo dõi dòng sản xuất

Hướng dẫn tùy chỉnh

Máy chủ thiết bị được sản xuất theo tiêu chuẩn, tàu sân bay, mô-đun thăm dò được phát triển theo bản vẽ PCB của khách hàng một đối một; Có thể cung cấp hỗ trợ viết chương trình kiểm tra, hỗ trợ khách hàng đánh giá vật liệu, kiểm tra mẫu thử.
