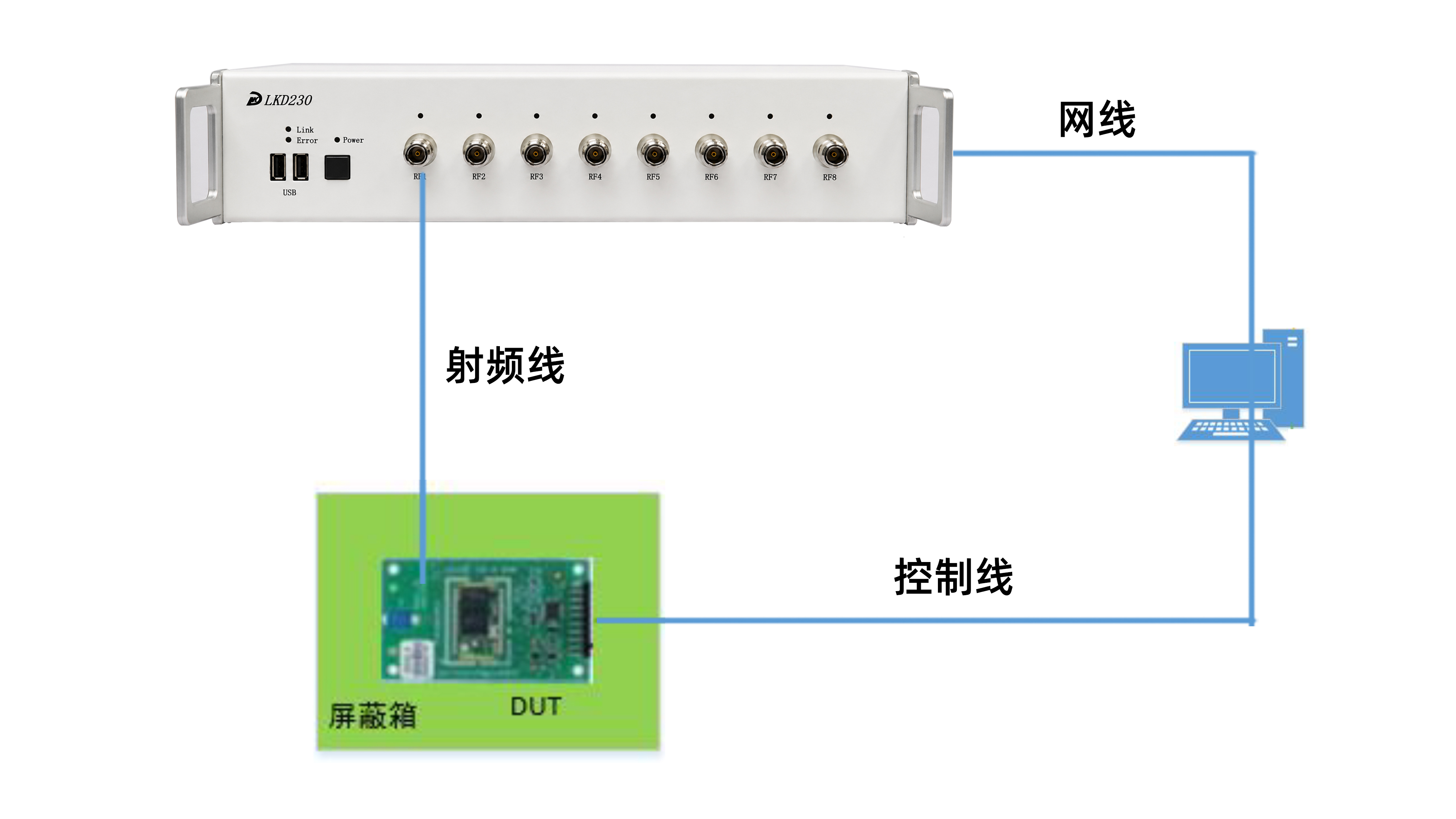

Nhóm thử nghiệm

1. PC thử nghiệm kết nối với LKD230 bằng cáp mạng

2. LKD230 và cổng DUT RF được kết nối bằng cáp RF

3. Kiểm tra PC kết nối với DUT thông qua UART và các đường điều khiển khác

4. DUT được đặt bên trong hộp được che chắn

Hiệu suất chính

✅ Dải công suất VSG 0~-100dBm

✅ Dải công suất VSA+25~-40dBm

✅ Độ chính xác công suất VSG ± 0,75dB (-90~-100dBm: ± 1,5dB)

✅ Độ chính xác công suất VSA ± 0,75dB

✅ Bluetooth VSG dư EVM Avg<-35dB

✅ Bluetooth VSA dư EVM Avg<-35dB

✅ Rò rỉ sóng mang VSG/VSA ≤ -40dBc

✅ VSG/VSA phân tán ≤ -50dB

✅ Tỷ lệ tiếng ồn VSG/VSA ≥60dB

✅ Mất lại cổng>12dB

✅ Cách ly cổng>110dB

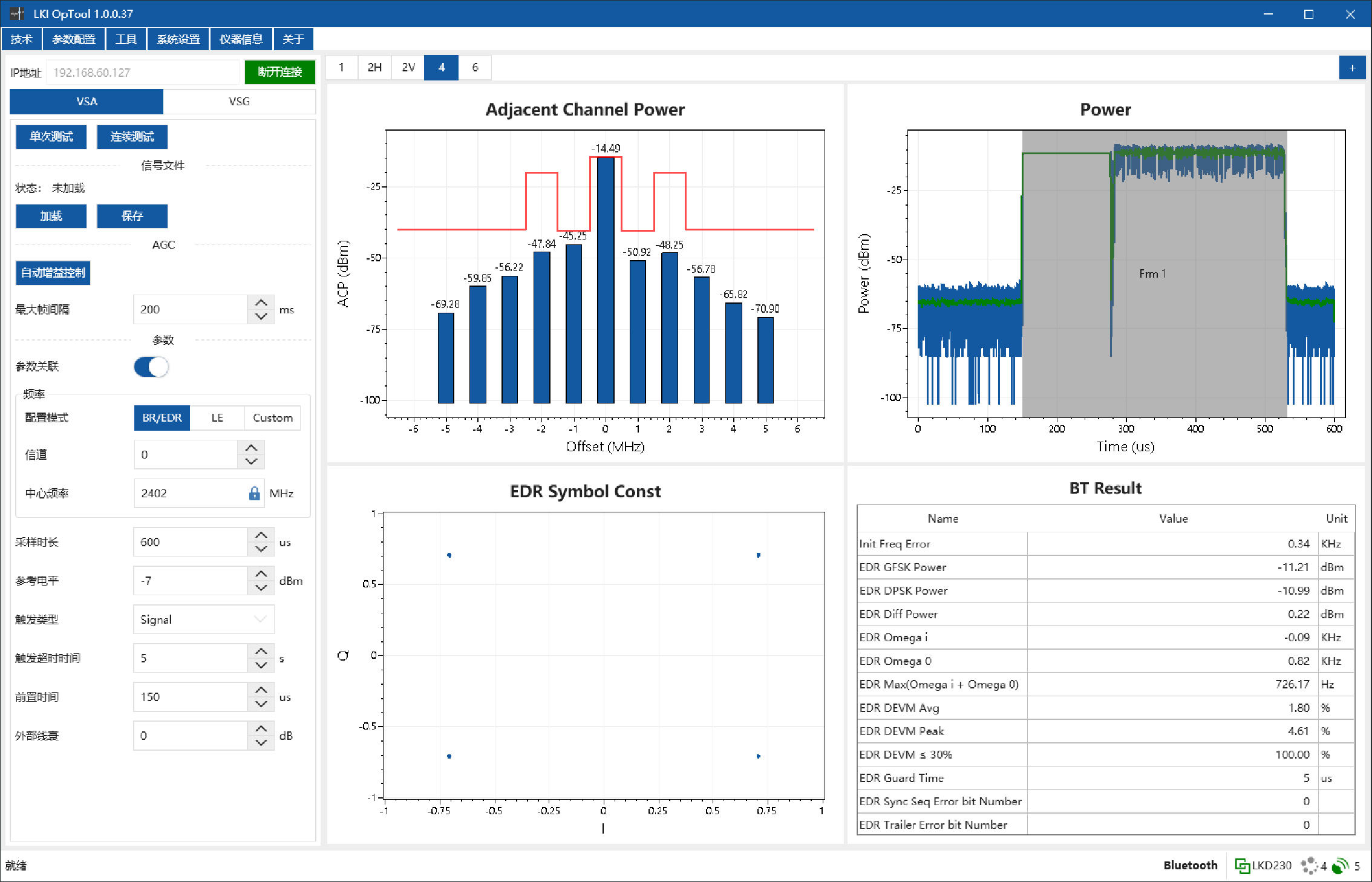

Phần mềm kiểm tra

Phần mềm kiểm tra OpTool rất đơn giản và dễ sử dụng.
