Chức năng chính

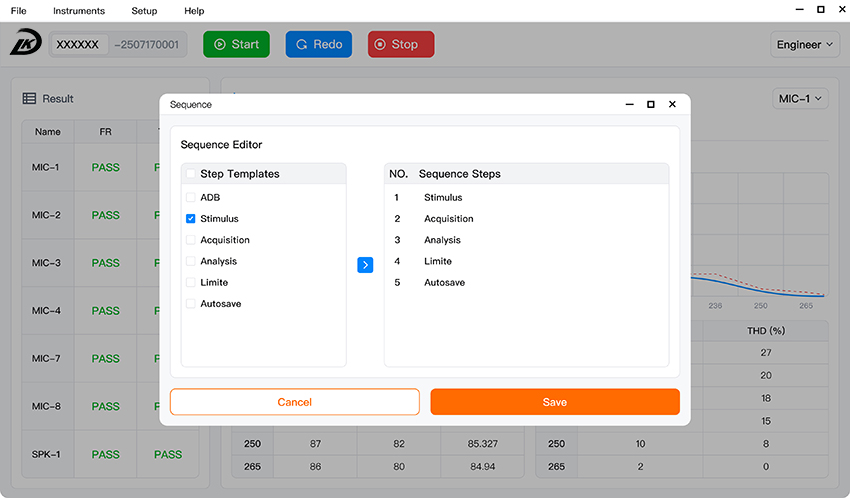

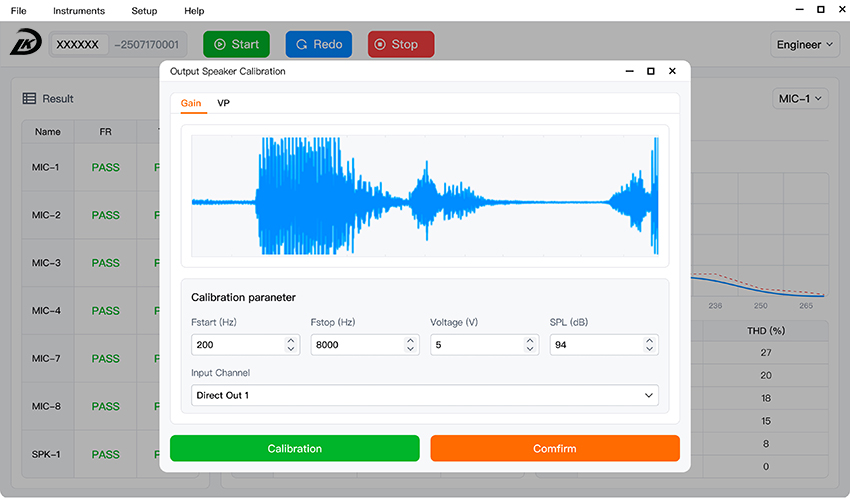

Hệ thống sử dụng mặt số theo dõi thời gian thực làm cốt lõi, tập trung vào đường cong đa kênh tần số (FR) và tổng biến dạng hài hòa (THD), kết quả xác định PASS/FAIL và tiến độ kiểm tra, trạng thái toàn cục trong nháy mắt. Máy phát tín hiệu tích hợp và mô-đun hiện sóng kép, hỗ trợ tạo tín hiệu thuần âm, thu thập thời gian thực dạng sóng và chuyển đổi chế độ xem kép Spectrum/THD, hỗ trợ gỡ lỗi và định vị vấn đề. Mô-đun cấu hình phần cứng hỗ trợ trình điều khiển ASIO, tốc độ lấy mẫu 44.1k/48k/96k/192k Hz và độ sâu bit 24-bit tối đa, loại kênh đầu vào/đầu ra có thể được chuyển đổi linh hoạt, giá trị VP của mỗi kênh, độ nhạy và các thông số khác có thể được xác định chính xác. Hệ thống cung cấp liên kết hiệu chuẩn đầy đủ - hiệu chuẩn giá trị VP, hiệu chuẩn Speaker EQ, hiệu chuẩn độ nhạy micrô, đánh dấu quét Speaker EQ toàn dải, đảm bảo nguồn dữ liệu thử nghiệm đáng tin cậy. Chuỗi kiểm tra cốt lõi được kết hợp tự do bởi Stimulus Inspiration, Acquisition Acquisition Acquisition, Analysis Analysis, Limits Frame Wire Determination, Autosave Autosave, ADB Device Communication Sáu bước mẫu, bao gồm gỡ lỗi thiết bị để sản xuất hàng loạt quy trình đầy đủ; Khuyến khích hỗ trợ quét bước (1/3 Oct đến 1/24 Oct) và quét bước, tần số 200 Hz~8000 Hz, biên độ 10 mV~1V có thể điều chỉnh; Phân tích tích hợp sẵn Broadband RMS tần số nhanh và HarmonicTrak Harmonic Distortion thuật toán (lên đến 20 bậc), hỗ trợ nhập khẩu tùy chỉnh dòng khung trên và dưới; Mô-đun ADB tích hợp truy vấn thiết bị Bluetooth với các lệnh tùy chỉnh để gửi, ghi đè lên âm thanh và kiểm tra liên kết Bluetooth đầy đủ.

Đặc điểm kỹ thuật

Hệ thống được hướng dẫn bởi các yêu cầu kiểm tra sản phẩm âm thanh, hỗ trợ tối đa 8 kênh microphone (MIC-1~MIC-8) và loa 1 kênh (SPK-1) để kiểm tra phân tích song song, thu thập đồng bộ dữ liệu toàn kênh, xác định đồng thời, tăng đáng kể thông lượng kiểm tra. Mặt số màn hình thời gian thực được trình bày trong biểu đồ kép của đường cong rung tần số FR và đường cong biến dạng hài hòa THD, bao gồm trục ngang tần số 200 Hz~265 Hz (có thể mở rộng), trục dọc hiển thị đỉnh MAX/MIN, bảng kết quả bên phải được đánh dấu theo thời gian thực trạng thái PASS/FAIL của mỗi kênh, tỷ lệ tiến độ kiểm tra có thể nhìn thấy rõ ràng; Bấm vào bất cứ kênh nào để triển khai xem dữ liệu hình bản chi tiết của kênh này, định vị vấn đề trực quan và hiệu quả cao. Hệ thống hỗ trợ quản lý quyền hai vai trò - Engineer (kỹ sư) có đầy đủ quyền cấu hình để sửa đổi các thông số phần cứng, đường cong hiệu chuẩn và trình tự kiểm tra; User (nhà điều hành) chỉ thực hiện các thao tác kiểm tra như Start/Stop, không có quyền thay đổi cấu hình, cách ly quyền hạn có hiệu quả giảm rủi ro hoạt động sai và đảm bảo an toàn dây chuyền sản xuất. Kiểm tra song song đa kênh, thuật toán phân tích động cơ kép, cơ chế sắp xếp trình tự linh hoạt và tích hợp sâu sắc sinh thái Android, đây không chỉ là một bộ công cụ kiểm tra âm thanh, mà còn là một nền tảng kiểm tra tự động hóa âm thanh chung có thể thích hợp với các loại sản phẩm âm thanh (điện thoại di động, tai nghe TWS, loa thông minh......).
