Tổng quan sản phẩm
Phạm vi phủ sóng tần số của thiết bị là 50 kHz~6,3 GHz, với khả năng phân tích mạng vector hoàn chỉnh. Hỗ trợ đo lường S11, S21, S12, tỷ lệ sóng đứng điện áp (VSWR), pha và các thông số RF cốt lõi khác, có thể hoàn thành đặc tính RF đặc trưng của thiết bị thụ động, mô-đun tần số vô tuyến, ăng ten và các bộ phận được kiểm tra khác (DUT). Toàn bộ chức năng máy, các chỉ số thử nghiệm có thể nhắm mục tiêu các nhà sản xuất thiết bị chính của ngành công nghiệp R&S, Keysight cùng một chương trình.
Thông số kỹ thuật
| số thứ tự | mô tả | Chỉ số | Ghi chú |
|---|---|---|---|
| 1 | Dải tần số | 50kHz~6.3GHz | — |
| 2 | Dải động | >70dB | f＜3GHz |
| >50dB | f≥3GHz | ||
| 3 | Tiếng ồn hệ thống S11 | ＜-50dB | f＜3GHz |
| ＜-40dB | f≥3GHz | ||
| 4 | Tần số ổn định | ＜0.5ppm | 0℃–50℃ |
| 5 | Tốc độ quét | >550 points/s (Binary channels) | Avg=1 |
| 6 | Tốc độ quét | >800 points/s (Binary channels) | Avg=1 |

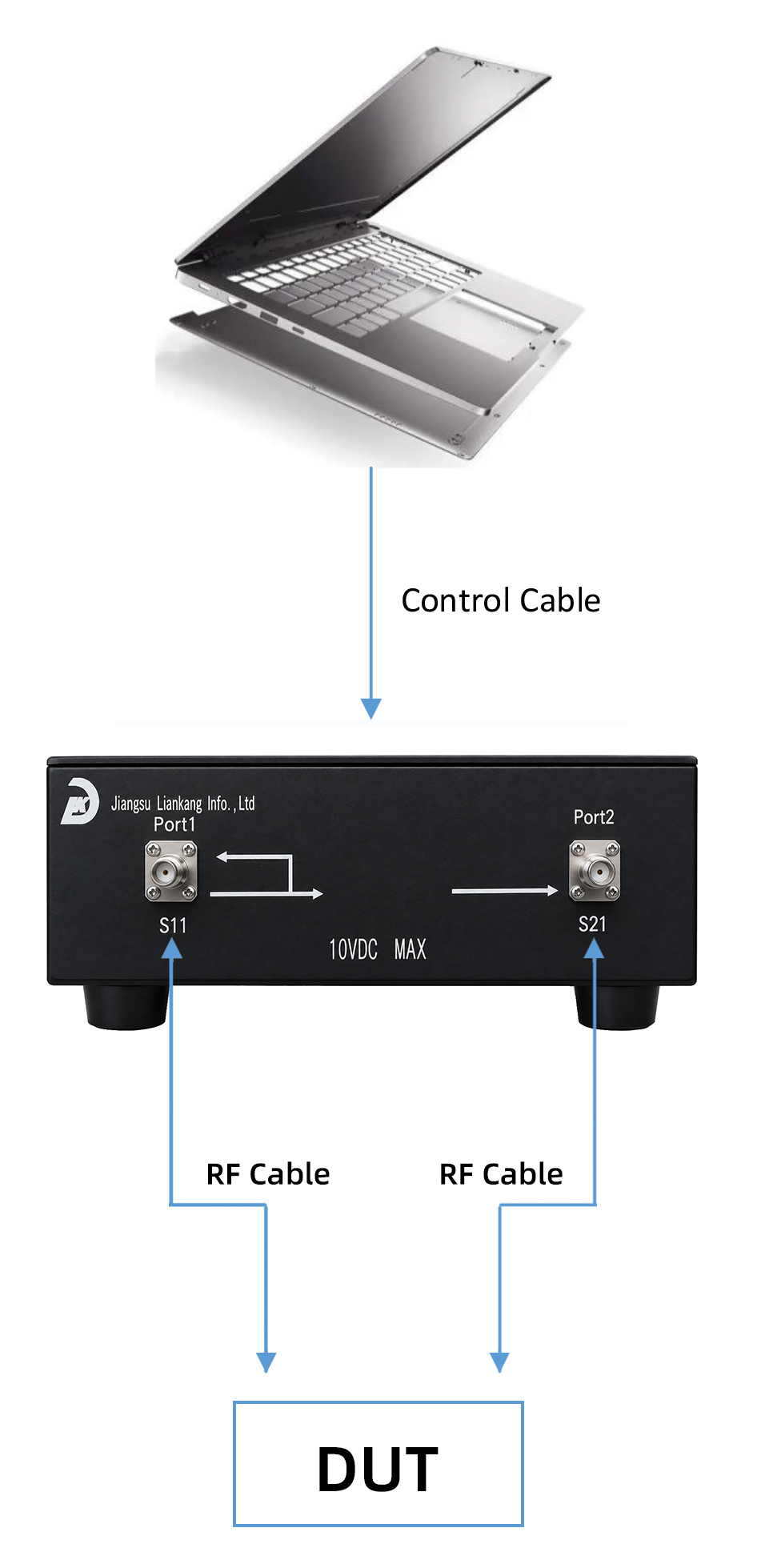

Kiểm tra cách kết nối
Máy tính điều khiển phía trên thiết lập giao tiếp với máy phân tích mạng vector thông qua đường điều khiển; Cổng RF Port1 và Port2 của thiết bị được kết nối với DUT bằng cáp RF, thiết lập liên kết thử nghiệm RF cổng kép tiêu chuẩn. Phần mềm kiểm tra thượng vị chuyên nghiệp đồng bộ, giao diện đồ họa thể hiện trực quan các kết quả đo lường như đường cong biên độ, đường cong pha lệ, bản đồ Smith, v. v., thao tác thuận tiện.
Máy kiểm tra kết nối kết quả biểu đồ khung, thao tác thuận tiện.

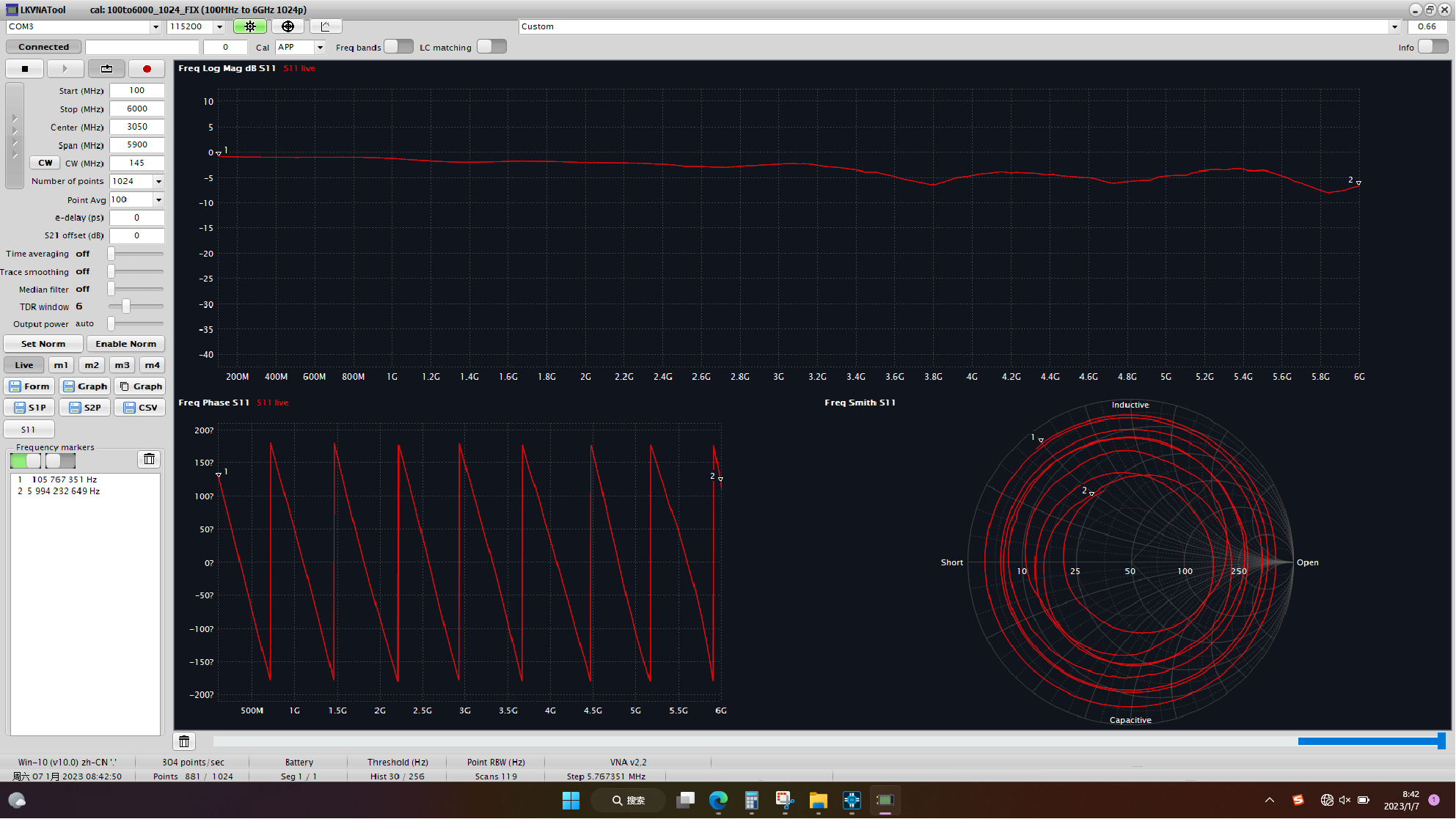

Giao diện Tester
