Trong các kịch bản thử nghiệm không dây như OTA, RAT, ăng-ten không chỉ đảm nhận chức năng phát và nhận tín hiệu, phạm vi tần số, cách phân cực, độ lợi, tỷ lệ sóng đứng và cách ly cổng sẽ ảnh hưởng trực tiếp đến khả năng xây dựng và kiểm tra phạm vi phủ sóng của liên kết thử nghiệm. Khi dải phủ sóng sản phẩm không dây tiếp tục mở rộng, từ Sub-6GHz đến sóng milimet, các đối tượng thử nghiệm khác nhau đã đưa ra các yêu cầu khác nhau đối với ăng-ten. Để đáp ứng nhu cầu thử nghiệm của nhiều băng tần, đa cực và cấu trúc không gian khác nhau, thông tin UNICOM đã hình thành nhiều loại sản phẩm ăng ten bao gồm ăng ten đơn cực, ăng ten lưỡng cực, ăng ten phân cực tròn, ăng ten vá, ăng ten sừng và ăng ten sừng sóng milimet.

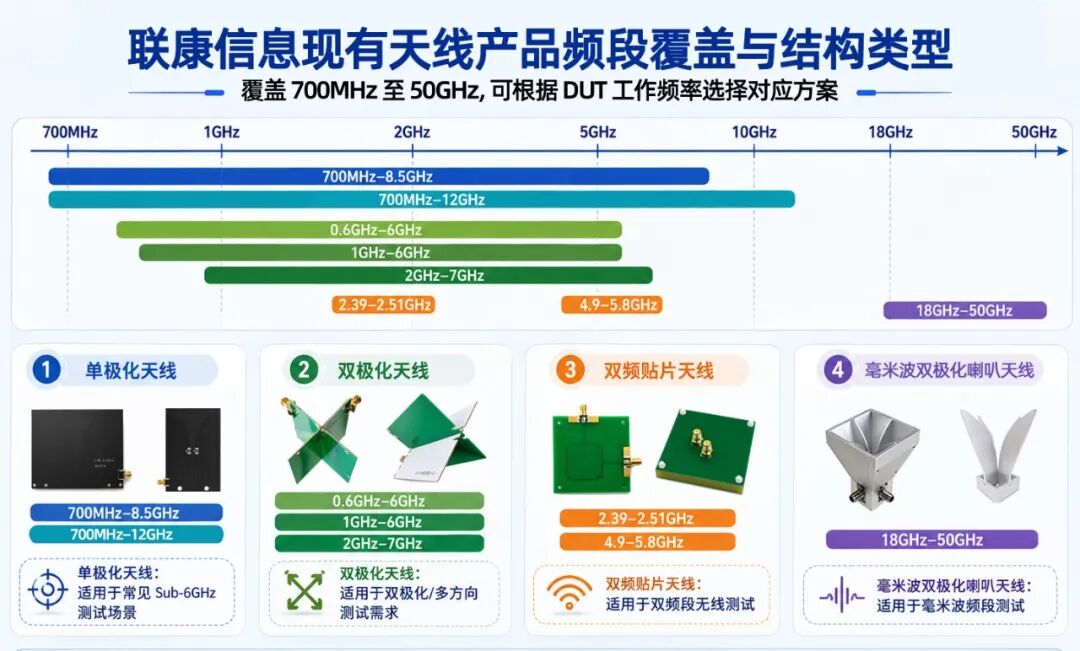

Thông tin về sản phẩm ăng ten hiện có Dải tần bao phủ các loại cấu trúc

◆ Ăng-ten phân cực đơn hoặc kép (tùy thuộc vào cách thử nghiệm)

Ăng ten phân cực đơn Ăng ten phân cực đơn sử dụng phương pháp phân cực dây, thích hợp cho các kịch bản thử nghiệm với hướng phân cực rõ ràng. Phạm vi tần số sản phẩm hiện tại của UNICOM có thể bao gồm 700 MHz~12 GHz và cung cấp khoảng 7,5 dBi, 8 dBi và các cấu hình tăng khác theo các cấu trúc khác nhau, có thể được áp dụng để kiểm tra sản phẩm không dây trong dải tần tương ứng.

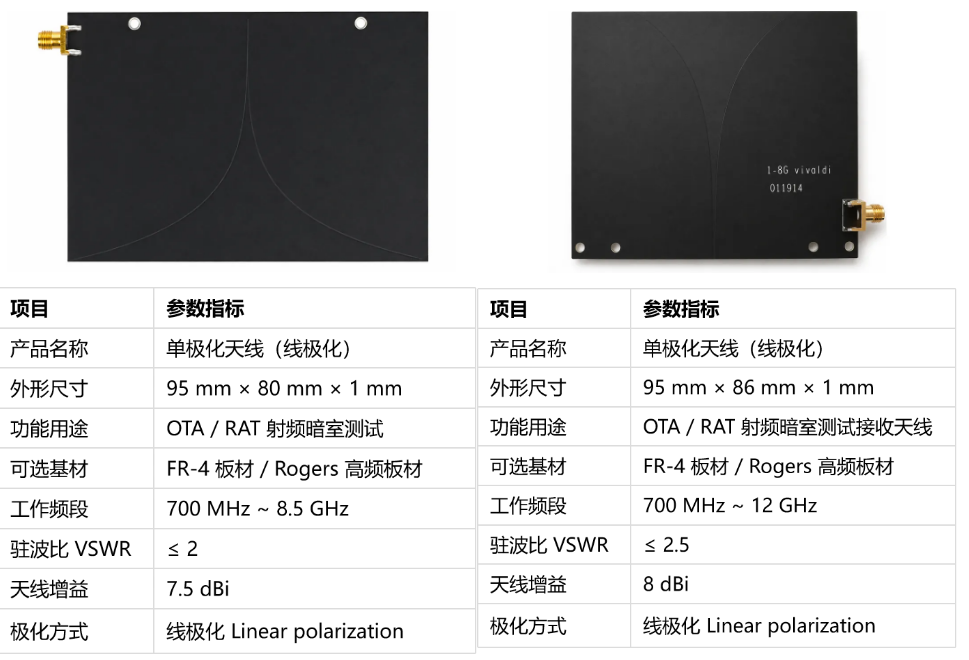

Ăng ten phân cực đơn thông tin UNICOM

Ăng ten phân cực kép có thể được sử dụng khi thử nghiệm cần bao gồm hai hướng phân cực tuyến trực giao nhau. Các sản phẩm phân cực kép của UNICOM bao gồm cấu trúc PCB, cấu trúc vá và cấu trúc sừng, bao gồm nhiều nhu cầu ứng dụng khác nhau từ khoảng 600 MHz đến dải sóng milimet. Một số ăng ten sừng phân cực kép cũng cung cấp cách ly cổng kép ≥25dB và chỉ số phân cực chéo ≥20dB cho các hệ thống thử nghiệm có yêu cầu về hiệu suất phân cực và cổng kép. Một số thiết bị không dây không sử dụng phương thức phân cực một đường, vì vậy hệ thống kiểm tra cũng cần cấu hình ăng ten phân cực vòng tròn tương ứng.

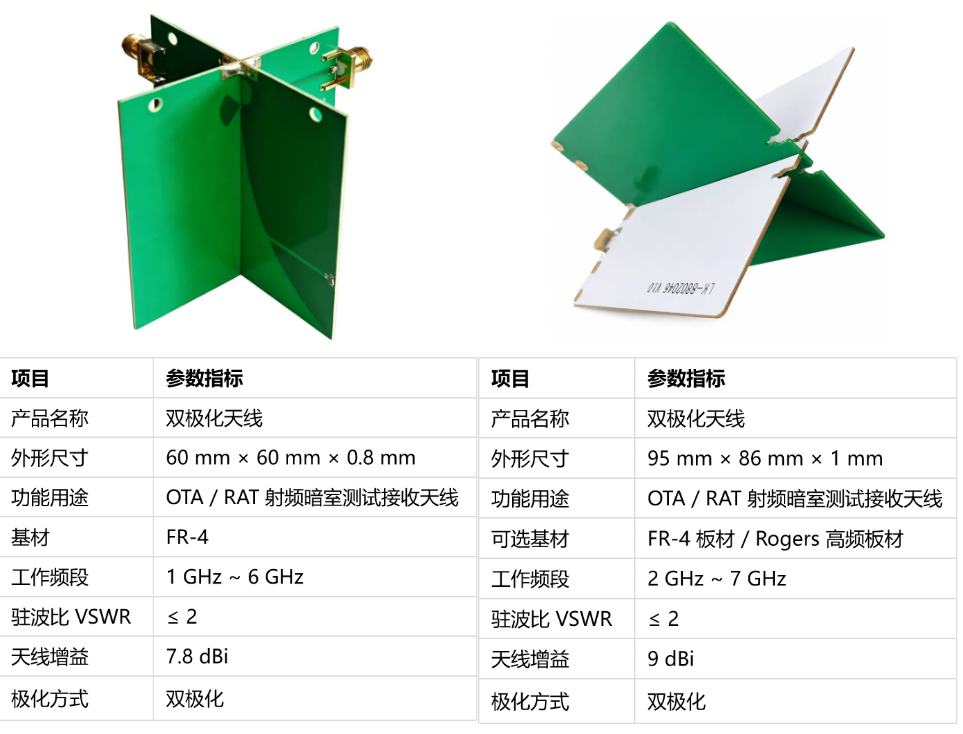

Ăng ten phân cực kép thông tin UNICOM

◆ Ăng-ten phân cực tròn (yêu cầu sơ đồ phân cực tương ứng)

Ăng ten bảng ghép nối phân cực tròn bao phủ khoảng 700 MHz~7,5 GHz và có thể được cấu hình theo nhu cầu thử nghiệm. Thay vì chỉ xem xét dải tần số, kết hợp phương pháp phân cực có thể làm cho liên kết thử nghiệm gần hơn với trạng thái làm việc không dây của sản phẩm thực tế, vì vậy khi chọn loại ăng-ten cần phải xem xét toàn diện với hình thức ăng-ten DUT và dự án thử nghiệm.

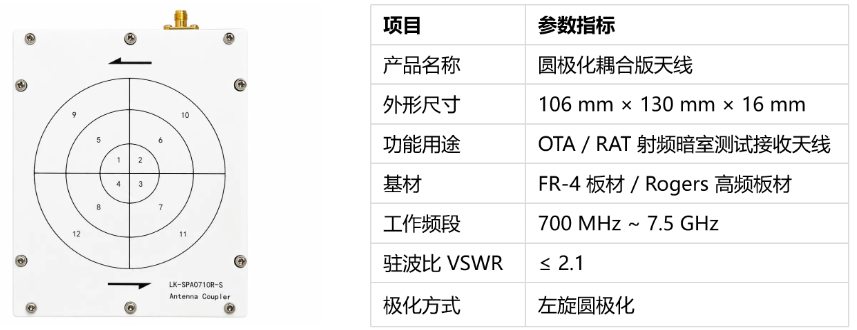

Ăng ten phân cực tròn thông tin UNICOM

Đối với cảnh không gian hạn chế, khoảng cách kiểm tra và bố cục kết cấu tương đối cố định, ăng ten dán có hình thức kết cấu tương đối chặt chẽ.

◆ Antenna vá (thích hợp cho không gian thử nghiệm nhỏ gọn)

Loạt ăng ten vá này được thiết kế nhỏ gọn PCB tích hợp, bố trí tích hợp phân cực kép, phù hợp với thiết bị trị liệu nhỏ và hộp tối RF nhỏ gọn, hỗ trợ thử nghiệm không dây OTA/RAT, tùy chọn theo yêu cầu, xây dựng liên kết thu RF ổn định trong không gian thử nghiệm hẹp.

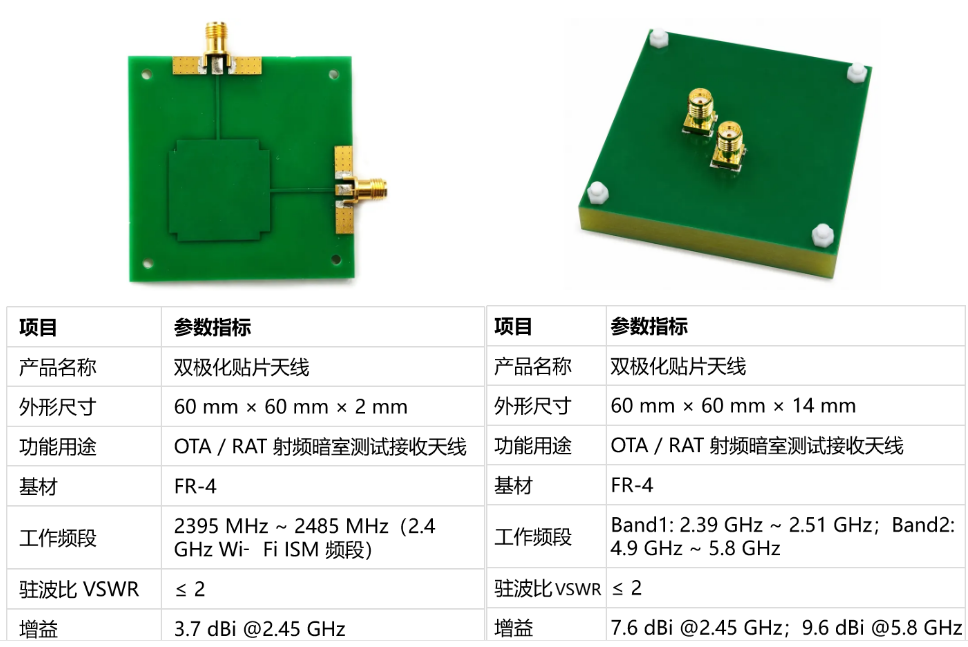

Antenna vá thông tin liên kết

Ăng ten sừng có thể được sử dụng cho các tình huống thử nghiệm đòi hỏi độ lợi cao hơn và hướng bức xạ rõ ràng hơn.

Thiết bị vớt váng dầu mỡ cho xử lý nước thải -PetroXtractor - Well Oil Skimmer (

Ăng ten sừng có băng thông tần số, độ lợi ổn định, định hướng tốt hơn và cấu trúc đáng tin cậy. Nó được sử dụng rộng rãi trong thử nghiệm tần số vô tuyến, thử nghiệm OTA, đo ăng ten và hệ thống truyền thông không dây. Nhằm vào nhu cầu kiểm tra khác nhau, có thể thông qua thiết kế kết cấu như song cực hóa, mở cửa biên giới, v. v., nâng cao năng lực che phủ kiểm tra trong khi chiếu cố tăng lợi ích và tính định hướng, cung cấp điều kiện thu phát tín hiệu ổn định cho kiểm tra không dây đoạn rộng.

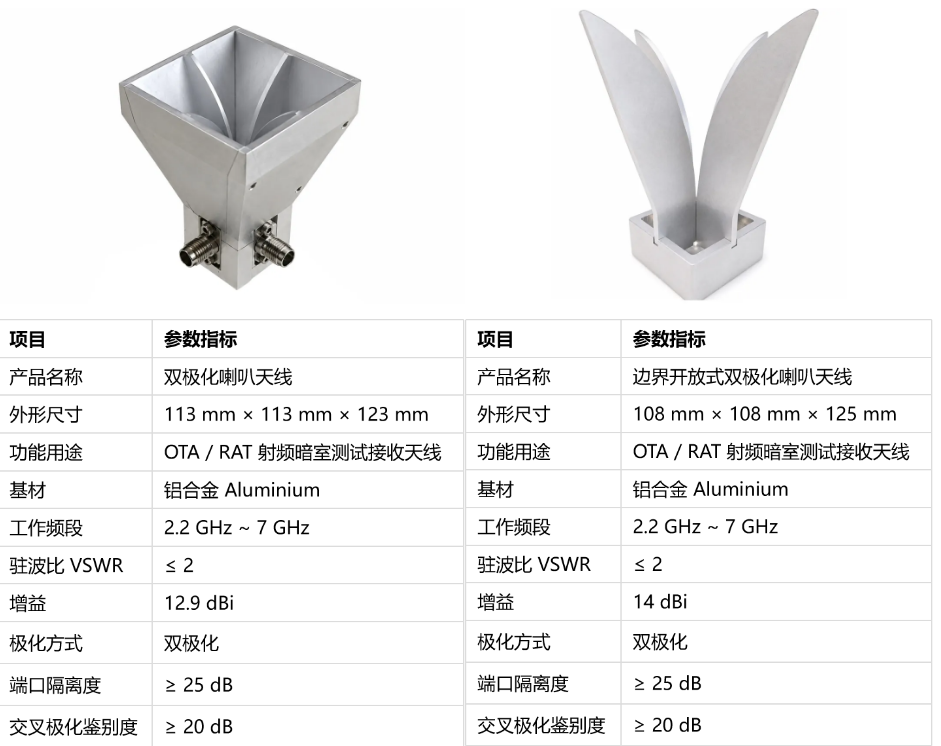

Antenna sừng phân cực kép cho thông tin UNICOM

Khi tần số thử nghiệm được nâng lên dải sóng milimet, ăng ten PCB tần số thấp truyền thống đã gặp khó khăn trong việc đáp ứng các yêu cầu thử nghiệm tương tự.

◆ Ăng-ten sóng milimet

Đối với thử nghiệm 18GHz~50GHz, thông tin UNICOM cung cấp ăng ten sừng phân cực kép sóng milimet, đạt được 15dBi và cấu hình phân cực dây kép, cách ly cổng và hiệu suất phân cực chéo. Ăng ten sóng milimet nhỏ gọn hơn, có thể được kết hợp hơn nữa với các thiết bị kiểm tra sóng milimet, môi trường che chắn và hệ thống kiểm tra tần số vô tuyến để xây dựng liên kết kiểm tra không dây trong dải tần tương ứng.

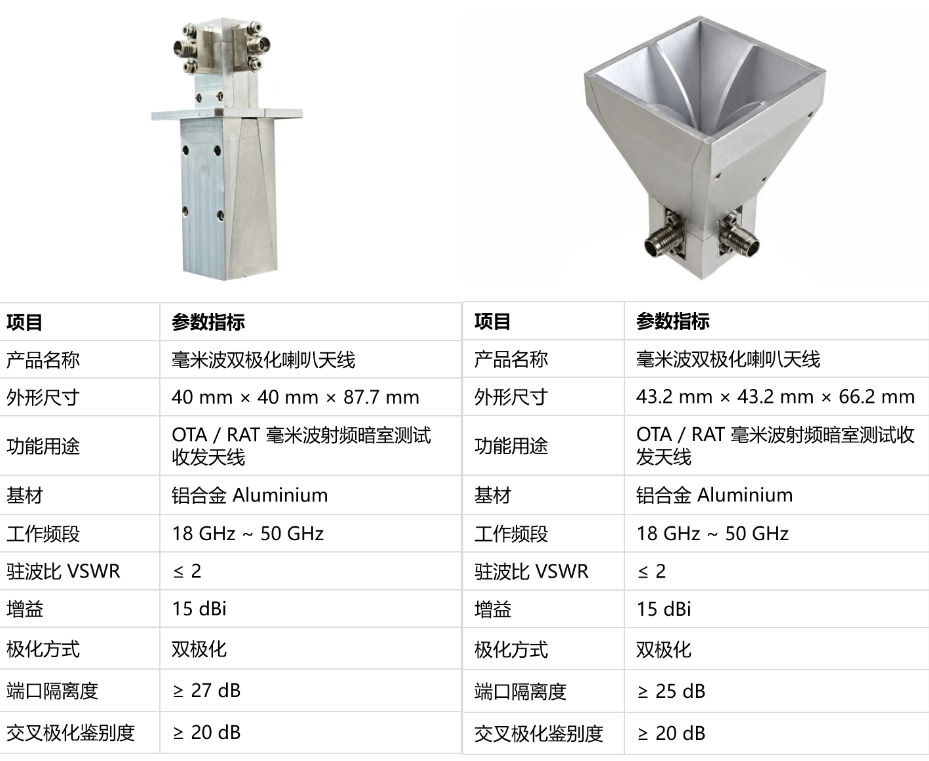

Ăng ten loa sóng mmWave của UNICOM

Lựa chọn ăng-ten, về cơ bản là kết hợp hệ thống thử nghiệm

Ăng-ten không phải là phụ kiện thử nghiệm tồn tại độc lập. Trong hệ thống OTA/RAT thực tế, ăng-ten cần phải phù hợp với băng tần thử nghiệm, đặc điểm DUT, khoảng cách thử nghiệm, môi trường che chắn, thiết bị RF và cấu trúc cơ học.

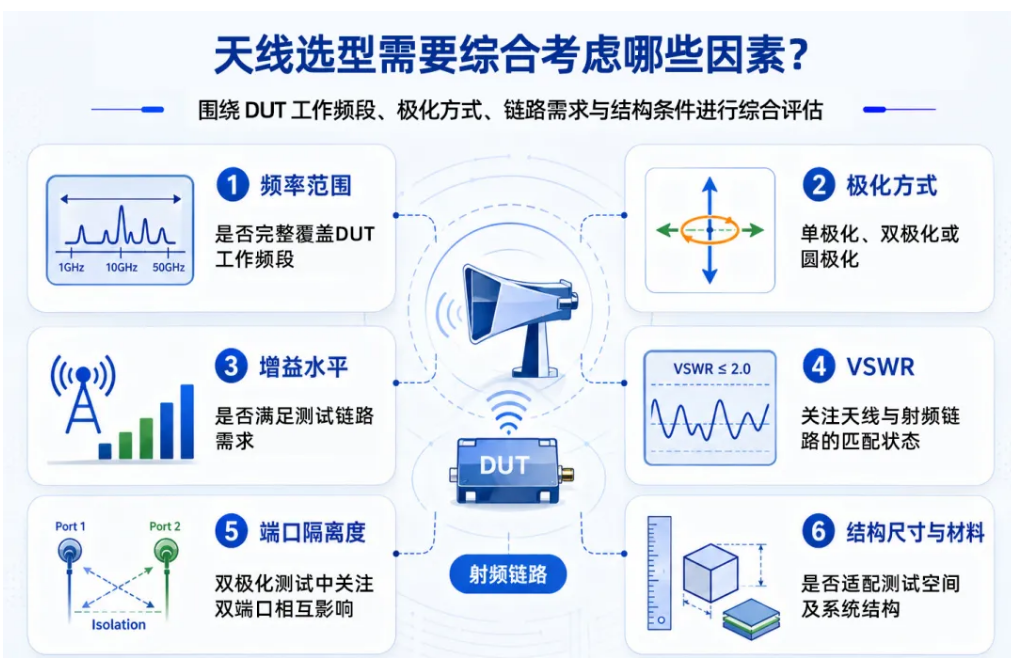

Lựa chọn ăng-ten Cân nhắc

>Sơ đồ cấu hình ăng ten

Từ 700MHz đến 50GHz, từ phân cực đơn đến phân cực kép, phân cực tròn, từ ăng-ten PCB đến ăng-ten sừng sóng milimet, các sản phẩm khác nhau giải quyết nhu cầu liên kết tần số vô tuyến trong các kịch bản thử nghiệm khác nhau. Thông tin liên tục hoàn thiện hệ thống sản phẩm ăng ten xung quanh thử nghiệm OTA/RAT và kết hợp với thiết bị kiểm tra tần số vô tuyến, thiết bị điều trị che chắn và hệ thống kiểm tra tự động để cung cấp các phương án cấu hình ăng ten linh hoạt hơn cho các băng tần và kịch bản thử nghiệm khác nhau.
