Kiểm tra điện tử loại thẻ phá vỡ rào cản thiết bị kiểm tra truyền thống với khái niệm mô-đun, cung cấp tỷ lệ giá cao, nền tảng phần cứng có thể tùy chỉnh cao để kiểm tra tự động hóa, đo lường trong phòng thí nghiệm, đáp ứng nhu cầu kiểm tra quy trình đầy đủ của các sản phẩm điện tử đa ngành từ xác minh R&D đến sản xuất hàng loạt.

Thông tin Liên Khang đồng thời bố cục tiêu chuẩn hóa và định chế hóa dịch vụ phát triển thẻ bảng, có thể triển khai tùy chỉnh phần cứng nhằm vào tình hình làm việc, quy mô kênh, quy cách giao diện và nhu cầu chức năng của khách hàng, linh hoạt thích hợp với nhu cầu kiểm tra đa dạng hóa.

Lợi thế của Linkin

1, kiến trúc mô-đun: thẻ được thiết kế độc lập, số lượng kênh tùy chọn theo yêu cầu, loại chức năng, hỗ trợ mở rộng linh hoạt trong khung máy.

2, Điều khiển chương trình kỹ thuật số: Giao diện truyền thông thống nhất (USB), hỗ trợ điều khiển hướng dẫn, phần mềm kiểm tra tự động kết nối liền mạch.

3. Tích hợp cao, tiết kiệm không gian: so với nhiều dụng cụ để bàn, sơ đồ thẻ giảm đáng kể khối lượng trạm kiểm tra, thuận tiện cho việc tích hợp dụng cụ kiểm tra.

4, khả năng tùy chỉnh linh hoạt: số lượng kênh, loại giao diện, thông số kỹ thuật điện áp, giao thức truyền thông hỗ trợ phát triển thứ cấp theo yêu cầu.

5, kiểm soát chất lượng truy xuất dữ liệu: dữ liệu thử nghiệm được lưu trữ tự động, hỗ trợ báo cáo xuất khẩu hàng loạt, phù hợp với hệ thống kiểm soát chất lượng IQC và OQC của khách hàng.

Sản phẩm kiểm tra thẻ (chỉ hiển thị một số sản phẩm)

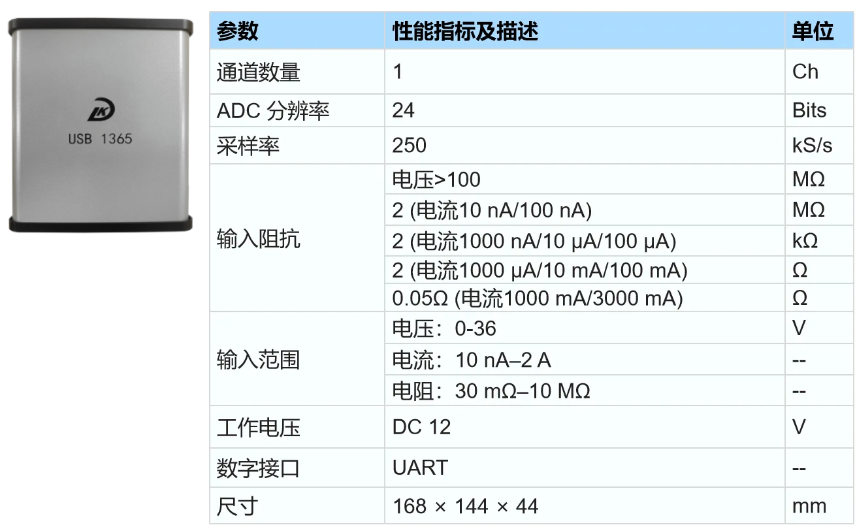

Đồng hồ vạn năng kỹ thuật số

Đo lường: Điện áp, dòng điện, điện trở, điện dung, điốt và các yếu tố khác

Phương pháp hoạt động: Có thể có phím, màn hình hoặc điều khiển máy phía trên

Tính năng và ứng dụng: Đối với tất cả các loại PCBA và các sản phẩm điện tử đo lường chính xác

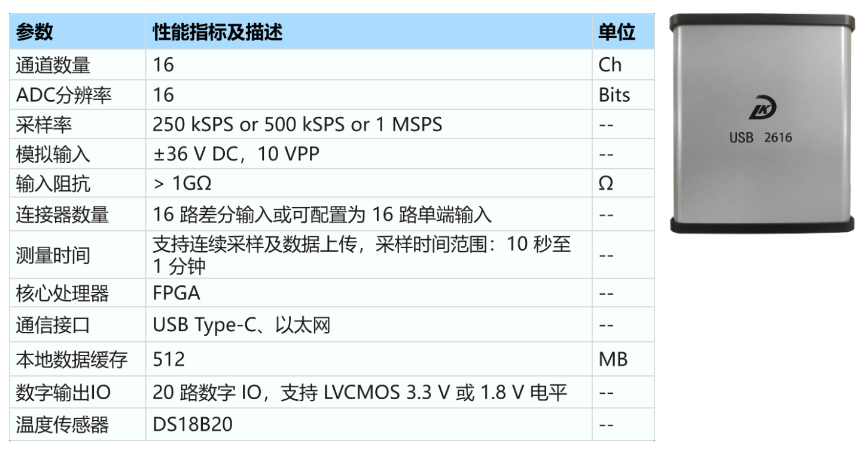

Thẻ thu thập 16-Ch DAQ

Đo lường: Kiểm tra đồng bộ song song 16 điểm TP Điện áp: AC 20 Vpp, DC ± 36V

Phương pháp hoạt động: Có thể có phím, màn hình hoặc điều khiển máy phía trên

Ứng dụng: Tất cả các loại PCBA hoặc các sản phẩm máy đa toàn bộ đo song song đa điểm, với kích hoạt kỹ thuật số, viết hoặc đọc kỹ thuật số và các chức năng kiểm tra truyền thông khác

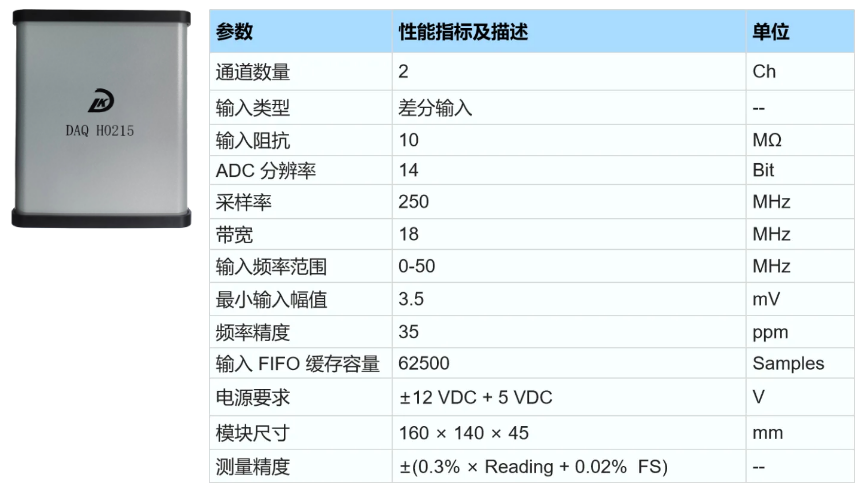

DAQ tốc độ cao

Đo lường: Đo gợn điện, chu kỳ tần số, thu thập tín hiệu tốc độ cao

Phương pháp hoạt động: Có thể có phím, màn hình hoặc điều khiển máy phía trên

Tính năng và ứng dụng: Đối với tất cả các loại PCBA và các sản phẩm điện tử đo lường chính xác

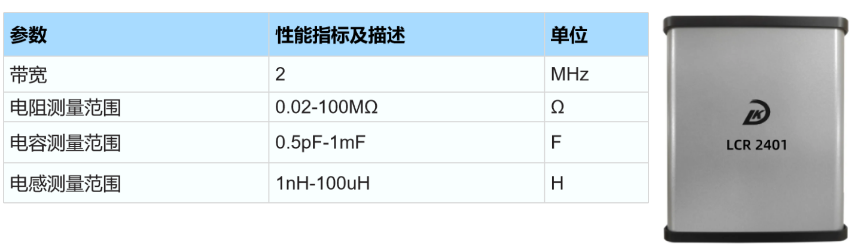

Bảng LCR

Đo lường: Đo điện trở, điện dung, cảm ứng

Phương pháp hoạt động: Có thể có phím, màn hình hoặc điều khiển máy phía trên

Tính năng và ứng dụng: Đối với tất cả các loại PCBA và các sản phẩm điện tử đo lường chính xác

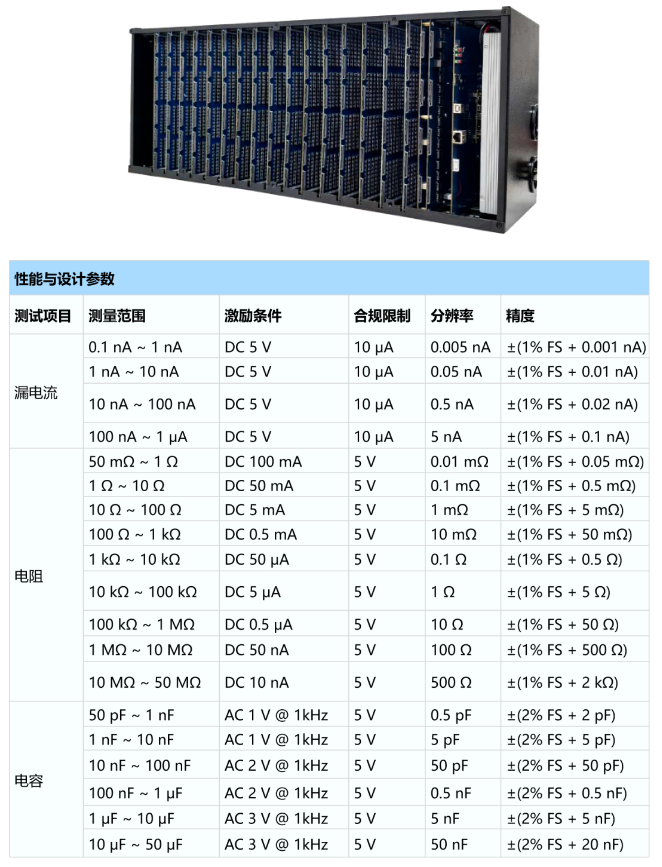

Máy kiểm tra thẻ ICT

Số lượng điểm TP: 4608 (có thể mở rộng trên 10K);

Đạt được kiểm tra điện trở giữa các điểm bất kỳ, kiểm tra điện dung, kiểm tra rò rỉ hiện tại (<0.5nA)

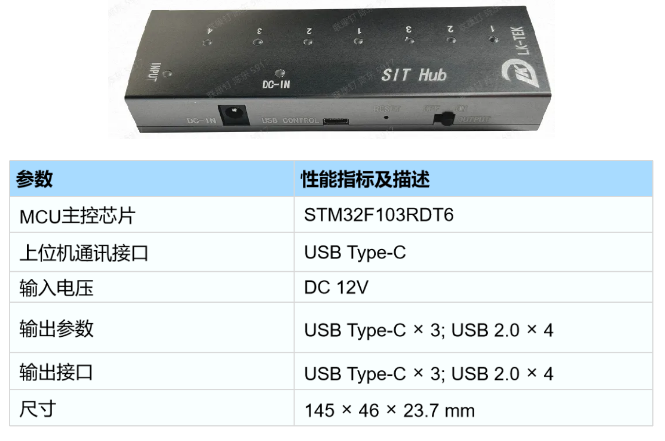

USB Hub

USB Hub là cổng Type-C kết nối với máy tính thượng vị, DC-IN kết nối với nguồn điện đầu vào, có thể mở hoặc tắt đầu ra đầu vào bằng cách gửi lệnh, khả năng tải mỗi kênh là 5V/2A, hiện tại không có loại chương trình trưởng thành này trên thị trường, USB Hub cung cấp chương trình để lấp đầy khoảng trống này, đã được kiểm tra độ tin cậy và sản xuất hàng loạt, có thể được sử dụng rộng rãi trong các cơ sở công nghiệp.

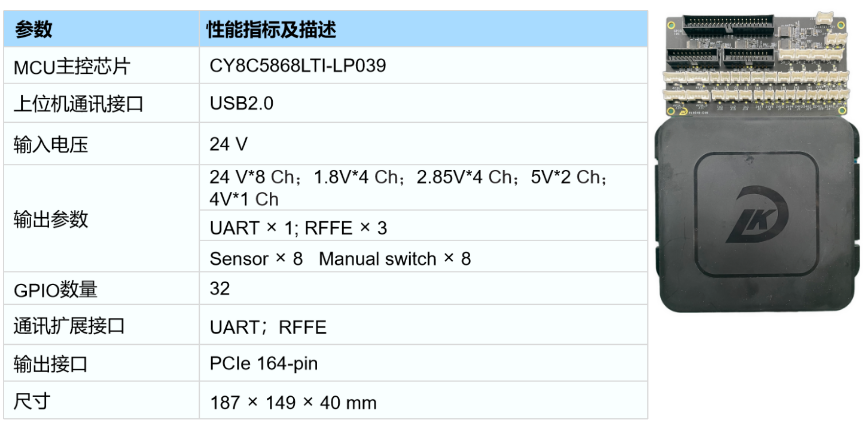

Bộ điều khiển Linkon

Bộ điều khiển UNICOM được kết nối với máy tính thượng vị và DUT để kiểm tra thông tin liên lạc, cung cấp nguồn DUT, hành động điều khiển xi lanh, thông tin liên lạc RFFE, v.v., các sản phẩm được kiểm tra độ tin cậy và sản xuất hàng loạt, có thể được sử dụng rộng rãi trong các cơ sở công nghiệp.

Kịch bản ứng dụng điển hình

Bảng mạch linh hoạt PCB/FPC: ngắn mạch mở, trở kháng, điện dung, phát hiện ICT rò rỉ

Linh kiện RF, Mô-đun ăng-ten: Chuyển đổi định tuyến tín hiệu RF, Kiểm tra tự động hóa hiệu suất RF

Mô-đun điện tử tiêu dùng: kiểm soát thời gian bật nguồn, lão hóa thiết bị USB, kiểm tra chức năng tự động

Mô-đun bán dẫn, cảm biến: đo thông số điện song song đa kênh

Kiểm tra R&D trong phòng thí nghiệm: chuyển đổi tín hiệu đa kênh, kiểm tra so sánh tự động
