Hộp che chắn phải che chắn thật tốt, trạng thái lý tưởng nhất dường như là "không mở lỗ". Nhưng trong thử nghiệm thực tế, dựa trên nhu cầu cung cấp điện, truyền thông dữ liệu, kết nối mạng hoặc truyền tín hiệu tần số vô tuyến của sản phẩm đang được thử nghiệm (DUT), cần phải chọn các giao diện tương ứng như USB, Type-C, RJ45, AC, BNC để thiết lập kết nối với các thiết bị bên ngoài. Do đó, thiết kế hộp che chắn cần giải quyết đồng thời hai vấn đề: vừa duy trì tính liên tục của cấu trúc che chắn, cách ly nhiễu điện từ bên ngoài, vừa đảm bảo truyền tải bình thường nguồn điện, dữ liệu và tín hiệu tần số vô tuyến cần thiết. Làm thế nào để đạt được sự cân bằng giữa "cách ly" và "dẫn đường", cũng trở thành chìa khóa để thiết kế giao diện hộp chắn.

Giao diện không chỉ đơn giản là "mở lỗ".

Giao diện là một kênh cần thiết để kết nối tín hiệu bên trong và bên ngoài hộp che chắn và cũng là một vị trí quan trọng ảnh hưởng đến hiệu suất che chắn. Khi thiết kế cần chú ý đến việc dẫn tín hiệu, lọc và nối đất, đồng thời giảm nhiễu điện từ trong khi đảm bảo truyền tải bình thường.

◆ Giao diện khác nhau, tương ứng với trọng tâm thiết kế khác nhau

USB/Type‑C được sử dụng nhiều cho điện tử tiêu dùng, kiểm tra thiết bị IoT, đảm nhận cung cấp điện, truyền thông gỡ lỗi, chức năng điều khiển thiết bị. Cáp kỹ thuật số tốc độ cao cực kỳ dễ dàng kết hợp nhiễu điện từ không gian, đồng thời tiếng ồn xung kỹ thuật số của cáp cũng sẽ bị rò rỉ. Do đó, loại giao diện này cần phải được trang bị các thành phần lọc đặc biệt, kết hợp với cấu trúc che chắn đầy đủ và nối đất thông số kỹ thuật, trong điều kiện đảm bảo tốc độ truyền tải và công suất cung cấp, ngăn chặn nhiễu dọc theo dây dẫn hai chiều, tránh tiếng ồn kỹ thuật số gây ô nhiễm môi trường thử nghiệm tần số vô tuyến.

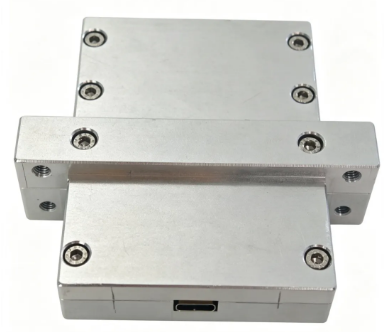

[Đầu nối bộ lọc Type-C]

Cổng mạng RJ45 chủ yếu đảm nhận chức năng truyền thông mạng, thường được sử dụng để kiểm tra mạng thiết bị, tải lên dữ liệu và điều khiển tự động. Các đường mạng bình thường xuyên qua hộp sẽ trực tiếp mở đường hồn điện trong và ngoài hộp, quấy nhiễu cao tốc bên ngoài có thể xâm nhập vào hộp dọc theo đường mạng, tín hiệu tần suất vô tuyến trong hộp cũng sẽ tiết lộ ra ngoài. Cần căn cứ vào băng thông truyền tải, băng tần kiểm tra phù hợp với mạng lưới lọc và đầu nối loại che chắn, đồng thời thực hiện liên kết mạng thông suốt, suy giảm nhiễu điện từ loại dẫn truyền.

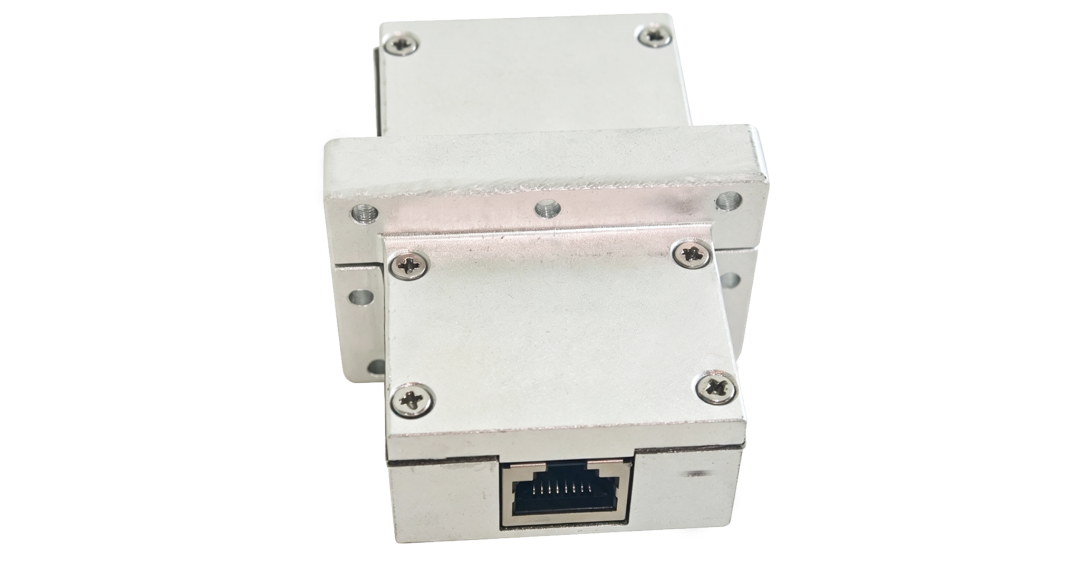

[Đầu nối lọc RJ45]

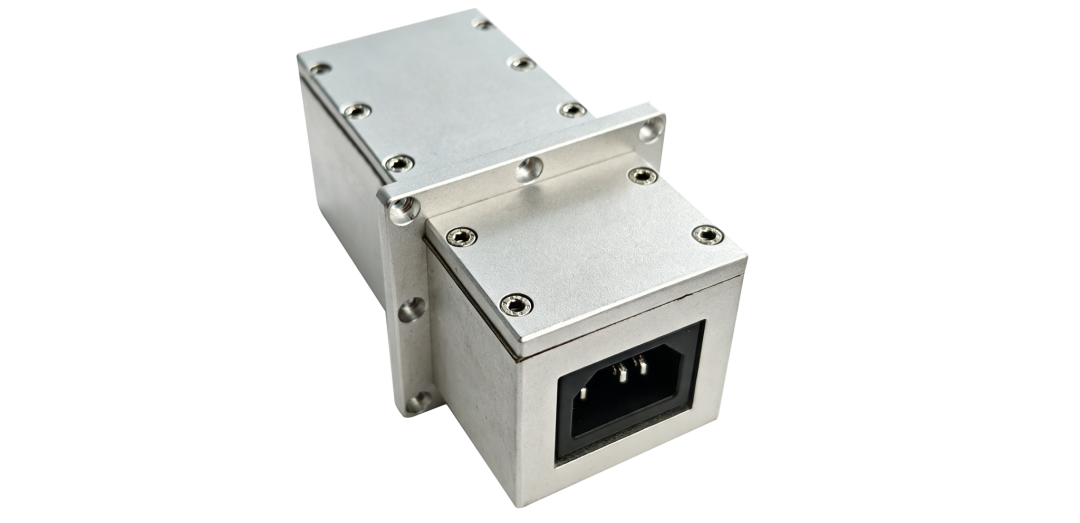

Cổng đầu vào nguồn AC cung cấp năng lượng cho toàn bộ máy được kiểm tra, các thành phần phụ bên trong hộp, có vẻ như cấu trúc đơn giản, nhưng cổng chính của nhiễu dẫn. Lưới điện thành phố trộn lẫn rất nhiều sóng hài, nhiễu xung, khi giao diện nguồn điện thông thường không có thiết kế cách ly, tiếng ồn lưới điện sẽ theo đường dây điện lẻn vào khoang được che chắn. Các kịch bản thử nghiệm tiêu chuẩn cao sẽ tích hợp các mô-đun lọc nguồn, chỉ cho phép năng lượng tần số công suất đi qua và lọc tất cả các loại nhiễu điện từ tần số cao.

1- Tên đề tài: Giải pháp nâng cao hiệu quả đầu tư phát triển kết cấu hạ tầng thương mại (

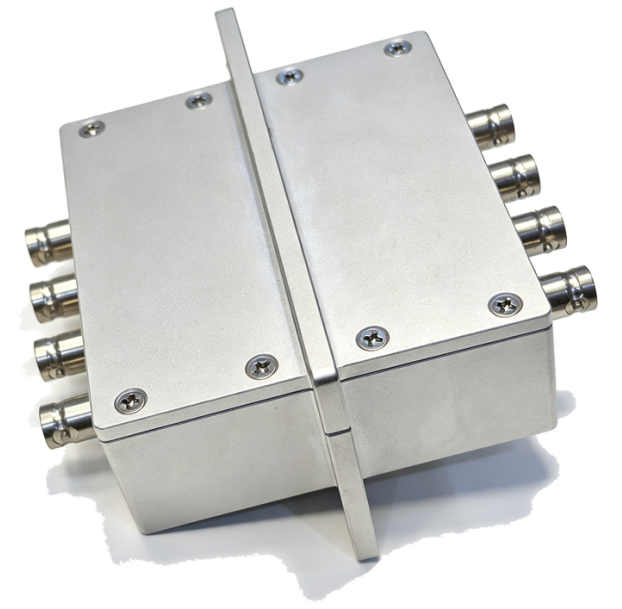

Giao diện RF đồng trục BNC được phân biệt với giao diện nguồn, dữ liệu, bản thân BNC được sử dụng để truyền tín hiệu kiểm tra tần số vô tuyến định hướng, yêu cầu kiểm soát che chắn nghiêm ngặt hơn. Kiểm tra tần số vô tuyến đòi hỏi một tín hiệu đầu vào được kiểm soát chính xác và phải tránh nhiễu loạn môi trường để trộn vào liên kết thử nghiệm. BNC dựa vào cấu trúc che chắn đồng trục, lắp đặt kín mặt bích và thiết kế chung của khoang để xác định đường truyền RF duy nhất, đặc điểm kỹ thuật; So với việc mở lỗ tùy ý, nó có thể ngăn chặn mất tín hiệu, nhiễu xuyên âm điện từ và giảm hiệu quả che chắn khoang, để đảm bảo độ chính xác của kiểm tra tần số vô tuyến.

[Đầu nối lọc BNC]

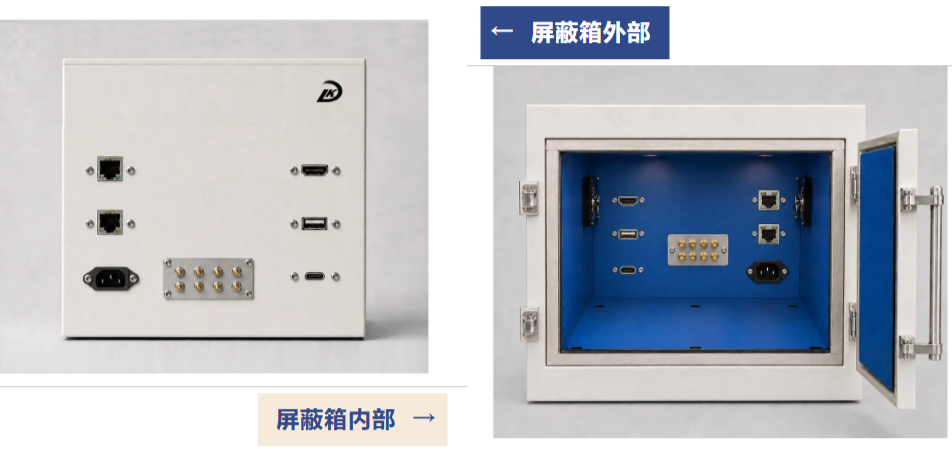

◆ Số lượng giao diện càng nhiều, độ khó thiết kế che chắn càng cao

Số lượng giao diện tăng lên, không có nghĩa là tính năng che chặn tất nhiên giảm xuống, nhưng sẽ tăng rõ ràng độ khó thiết kế tổng thể. Một mặt, mỗi giao diện được thêm vào, một ranh giới che chắn mới được thêm vào, cần phải xử lý các vấn đề mở, lắp đặt, nối đất và lọc riêng biệt. Mặt khác, các đặc tính tín hiệu tương ứng với các giao diện khác nhau không giống nhau. Nguồn điện, tín hiệu kỹ thuật số tốc độ cao, tín hiệu mạng và tín hiệu tần số vô tuyến, có sự khác biệt trong cách lọc, bố trí đường dây và cấu trúc kết nối.

Cũng cần xem xét thêm khi nhiều giao diện được tập trung vào cùng một hộp che chắn: khoảng cách giao diện, đi bộ bên trong, đường dẫn nối đất, không gian lắp đặt bộ lọc và ảnh hưởng lẫn nhau giữa các tín hiệu khác nhau. Vì vậy, hộp che chắn đa giao diện không phải là sự kết hợp đơn giản của nhiều đầu nối tiêu chuẩn, mà là cần thiết kế toàn diện từ hệ thống kiểm tra tổng thể.

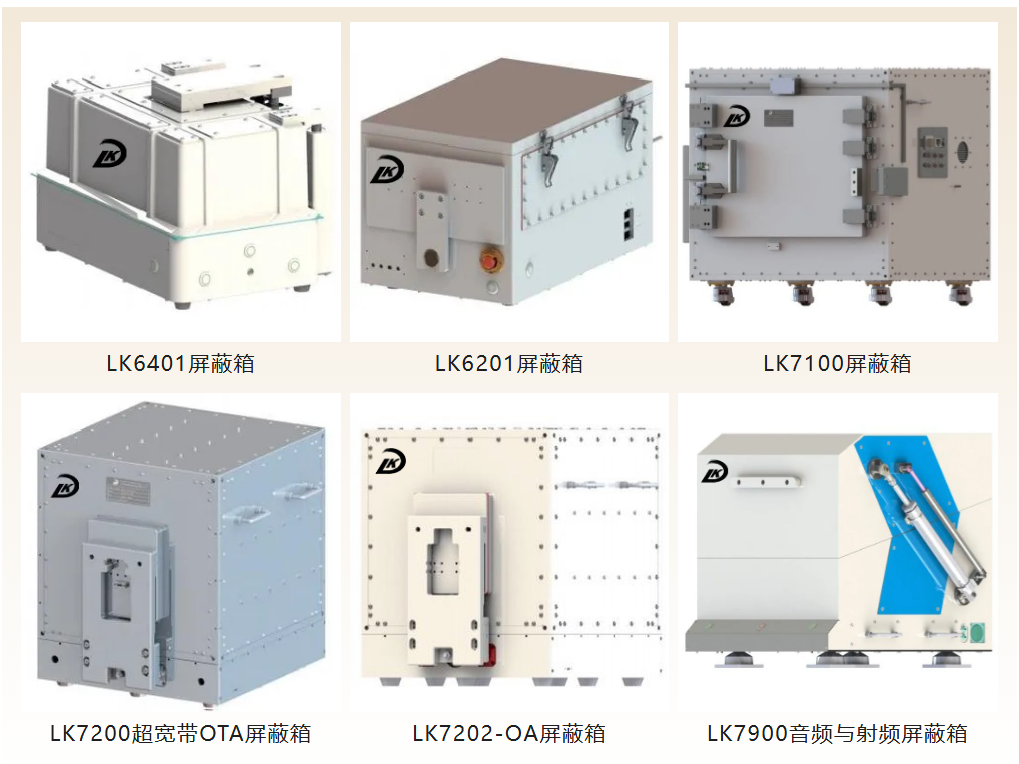

>Che chắn hộp/bộ lọc tùy chỉnh

Đối với các yêu cầu DUT, băng tần thử nghiệm và hệ thống thử nghiệm khác nhau, thông tin liên kết có thể cung cấp dịch vụ tùy chỉnh hộp che chắn và kết nối bộ lọc. Theo nhu cầu ứng dụng thực tế, kích thước hộp, hình thức cấu trúc, loại giao diện, số lượng giao diện, vị trí lắp đặt và sơ đồ lọc có thể được thiết kế nhắm mục tiêu và hỗ trợ nhiều cấu hình giao diện như USB, Type-C, RJ45, AC, BNC. Từ nhu cầu giao diện đến cấu trúc tổng thể, thông qua thiết kế hiệp đồng của phương án che chắn, lọc và kết nối, đồng thời đáp ứng nhu cầu dẫn truyền tín hiệu, chú ý đến tính ổn định và độ tin cậy của môi trường thử nghiệm.
