Trong thử nghiệm tần số vô tuyến, các dụng cụ thử nghiệm thường dễ bị chú ý nhất. Máy quang phổ, máy phân tích mạng, nguồn tín hiệu, máy tổng hợp và các thiết bị khác quyết định hệ thống có thể đo được gì, nhưng sau khi thực sự bước vào giai đoạn kiểm tra nghiên cứu phát triển, thử nghiệm sản xuất và thử nghiệm hàng loạt, chỉ có thiết bị là không đủ. Làm thế nào để tín hiệu kiểm tra truy cập ổn định vào các linh kiện được kiểm tra? Làm thế nào để đảm bảo trạng thái kết nối nhất quán giữa các mẫu khác nhau? Làm thế nào để giảm tác động của hoạt động con người, cáp và đầu nối đến kết quả kiểm tra? Sau khi tiến vào kiểm tra số lượng lớn, làm sao có thể chiếu cố hiệu suất kiểm tra và tính lặp lại? Những vấn đề này, đều có liên quan trực tiếp đến kiểm tra tần số vô tuyến. Thiết bị kiểm tra tần số vô tuyến không chỉ dùng để cố định sản phẩm, mà là kết nối quan trọng giữa DUT và hệ thống kiểm tra. Nó đòi hỏi phải giải quyết đồng thời các vấn đề như kết nối ổn định, kiểm tra tính nhất quán, lỗi liên kết RF và kiểm tra tự động.

Điểm đau thử nghiệm cốt lõi của RF Fixture RF Testing Therapy

01. Kiểm tra tần số vô tuyến giải quyết vấn đề cốt lõi:

Nhiều đối tượng kiểm tra tần số vô tuyến không có giao diện tần số vô tuyến tiêu chuẩn, chẳng hạn như điểm kiểm tra PCB, mô-đun tần số vô tuyến, điểm nạp ăng-ten và giao diện mảnh đạn, v.v., không thể kết nối trực tiếp với thiết bị kiểm tra.

Thiết bị kiểm tra tần số vô tuyến thiết lập kết nối RF ổn định, lặp lại giữa thiết bị và DUT thông qua định vị, giới hạn, đầu dò tần số vô tuyến và giao diện đặc biệt. Cốt lõi của nó không chỉ là các sản phẩm cố định, mà còn là tiêu chuẩn hóa quá trình kết nối, giảm sự khác biệt trong hoạt động của con người và cung cấp cơ sở kết nối nhất quán cho các thử nghiệm RF tiếp theo.

02, Giảm ảnh hưởng của liên kết kết nối đến kết quả kiểm tra

Từ kết nối đến thử nghiệm: Chính xác thì bộ điều khiển kiểm tra tần số vô tuyến giải quyết vấn đề gì?

Dụng cụ kiểm tra tần số vô tuyến không chỉ phải "nối ổn định", mà còn phải cố gắng giảm thiểu ảnh hưởng của bản thân đối với kết quả kiểm tra. Bằng cách duy trì trở kháng 50Ω liên tục, giảm chuyển tiếp với đường truyền quá dài và kiểm soát tổn thất chèn, tổn thất trở lại, sóng đứng và cách ly cổng, biến động thử nghiệm do liên kết kết nối mang lại có thể được giảm. Để kiểm tra độ chính xác cao, lỗi cũng có thể được giảm thêm kết hợp với hiệu chuẩn, bồi thường tổn thất hoặc deblading.

03, Cải thiện tính lặp lại và tính nhất quán của thử nghiệm

Bộ điều khiển kiểm tra tần số vô tuyến làm cho mỗi điều kiện kiểm tra nhất quán nhất có thể bằng cách cố định vị trí DUT, áp suất tiếp xúc thống nhất và cách kết nối thông số kỹ thuật, giảm biến động dữ liệu do kẹp nhân tạo mang lại và cải thiện khả năng lặp lại kiểm tra so sánh kết quả.

04, Nâng cao hiệu quả kiểm tra hàng loạt

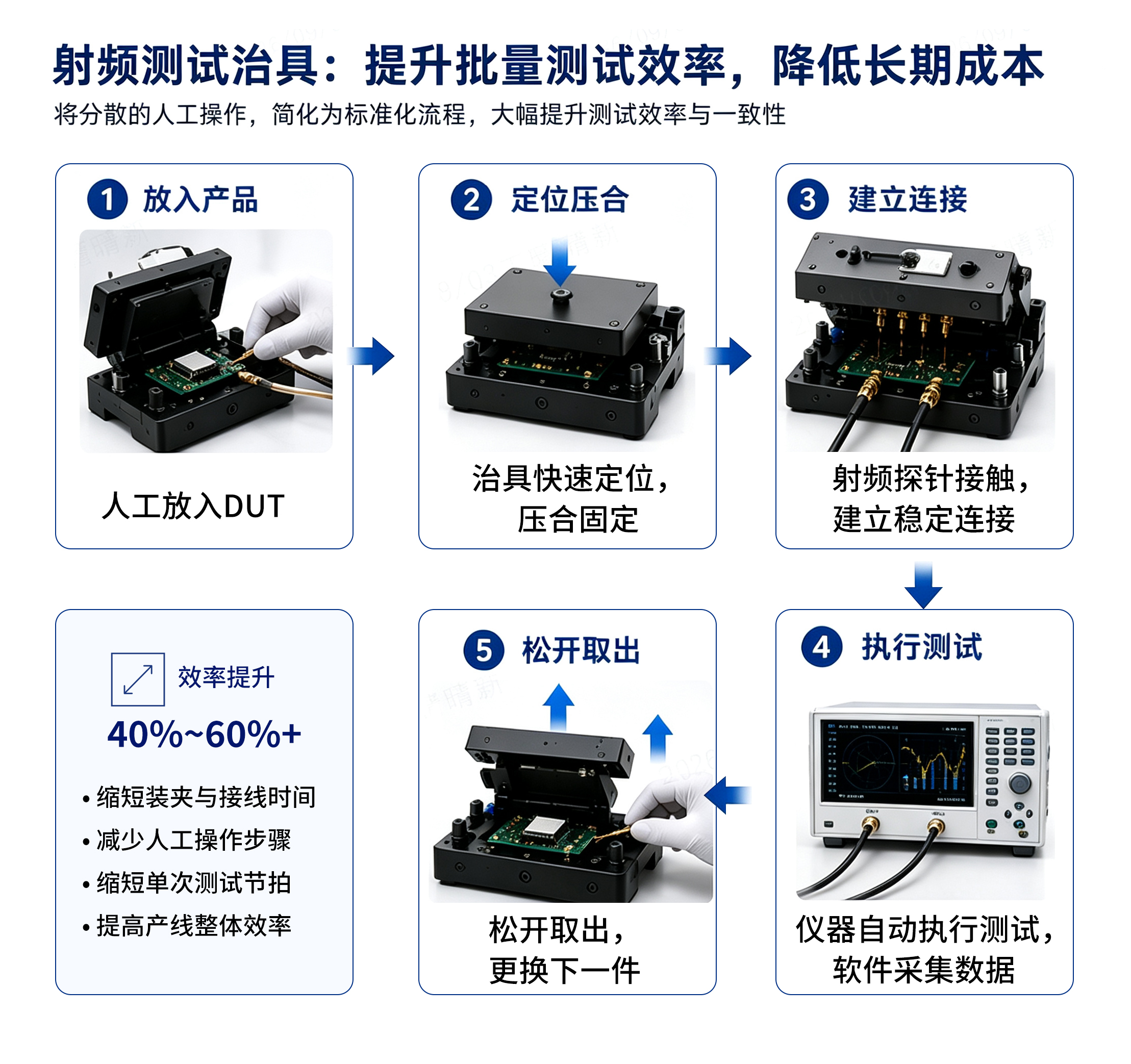

Sau khi bước vào sản xuất hàng loạt, hiệu quả thử nghiệm thường không chỉ phụ thuộc vào tốc độ của thiết bị mà còn phụ thuộc vào hiệu quả lắp ráp và kết nối của sản phẩm. Công cụ kiểm tra tần số vô tuyến có thể đơn giản hóa các hoạt động thủ công phi tập trung ban đầu thành:

Công cụ kiểm tra tần số vô tuyến thông qua định vị cố định, kẹp nhanh và cấu trúc thăm dò có thể thay thế, giảm thời gian nối dây và tháo lắp lặp đi lặp lại, rút ngắn nhịp kiểm tra. Đồng thời giảm hao mòn giao diện DUT, tập trung các bộ phận dễ bị tổn thương vào đầu thiết bị trị liệu, dễ dàng bảo trì và thay thế. Cốt lõi của thiết kế thiết bị kiểm tra tần số vô tuyến xem xét sự khác biệt giữa các sản phẩm khác nhau về kích thước cấu trúc, hình thức giao diện, tần số thử nghiệm và quy trình thử nghiệm, vì vậy thiết bị kiểm tra tần số vô tuyến thường cần được thiết kế nhắm mục tiêu kết hợp DUT cụ thể và kịch bản ứng dụng.

Hiệu suất RF theo tần số thử nghiệm hợp lý để lựa chọn kết nối, cáp và cấu trúc truyền dẫn bên trong, cố gắng duy trì trở kháng liên tục và chú ý đến các chỉ số như mất chèn, mất trở lại, sóng đứng và cách ly cổng.

Giao diện và chế độ định vị được nhắm mục tiêu vào các cấu trúc khác nhau như giao diện SMA, điểm kiểm tra PCB, mô-đun tần số vô tuyến, điểm nạp ăng-ten, mảnh đạn, v.v. và cần thiết kế vị trí tương ứng, giới hạn và chế độ tiếp xúc RF để đảm bảo trạng thái kết nối nhất quán nhất có thể sau mỗi lần cài đặt clip.

Độ lặp lại và tuổi thọ Kiểm tra hàng loạt cần đảm bảo độ chính xác định vị lặp lại, hiệu quả kẹp và bảo trì và thay thế các bộ phận dễ bị tổn thương như đầu dò, đầu nối.

Khả năng tương thích tự động Nếu tiếp theo cần truy cập vào hệ thống kiểm tra tự động, bạn cũng nên xem xét trước các yêu cầu như điều khiển khí nén hoặc điện, phát hiện trạng thái, chuyển đổi đa cổng và liên kết phần mềm.

>Thông tin UNICOM ｜ Tùy chỉnh thiết bị kiểm tra RF

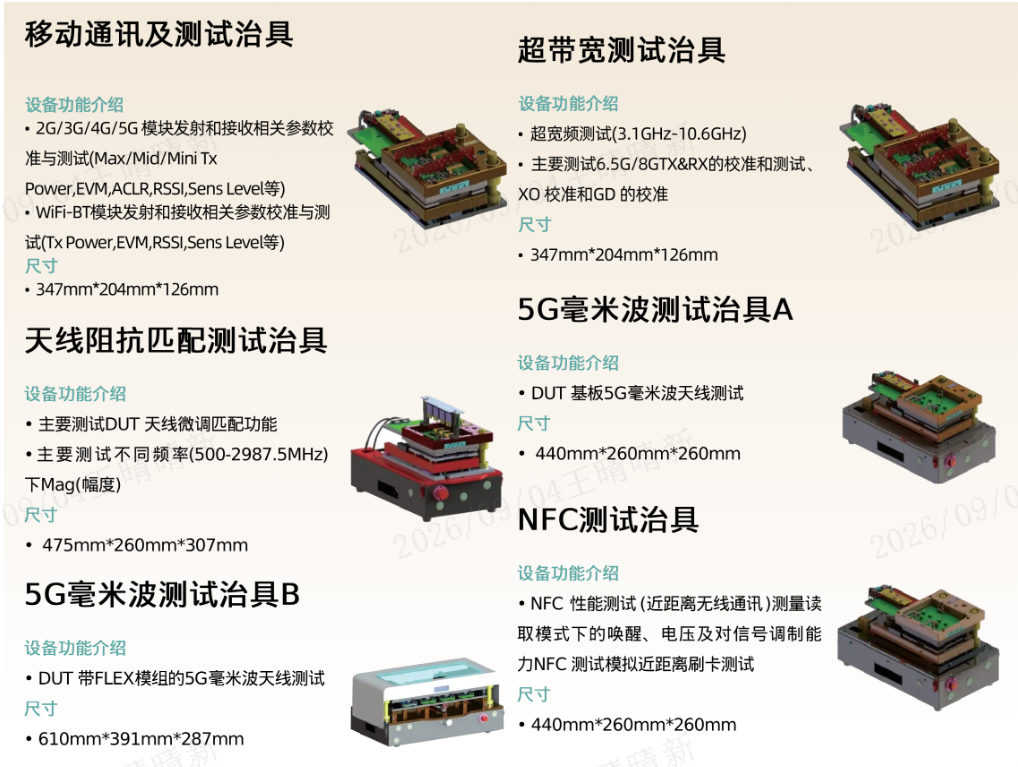

Đối với sự khác biệt về cấu trúc, giao diện và quy trình thử nghiệm của các sản phẩm khác nhau, thông tin của UNICOM có thể cung cấp dịch vụ tùy chỉnh công cụ kiểm tra tần số vô tuyến, kết hợp với DUT cụ thể, băng tần thử nghiệm và kịch bản ứng dụng, thiết kế nhắm mục tiêu cấu trúc định vị, kết nối tần số vô tuyến, kế hoạch thăm dò, phương pháp kẹp và giao diện tự động hóa.

Đối với điểm kiểm tra tần số vô tuyến PCB, mô-đun tần số vô tuyến, điểm nạp ăng-ten, giao diện mảnh đạn và các giao diện RF phi tiêu chuẩn khác, thông tin liên kết có thể được thiết kế theo yêu cầu kiểm tra thực tế và kết hợp với các kịch bản khác nhau như xác minh R&D, sản xuất hàng loạt hoặc thử nghiệm tự động hóa để cấu hình. Nếu trong quá trình kiểm tra hiện có tồn tại các vấn đề như kết nối không ổn định, biến động dữ liệu kiểm tra lặp đi lặp lại, hiệu quả kẹp thủ công thấp, hoặc cần tiếp tục truy cập vào hệ thống kiểm tra tự động hóa, bạn cũng có thể bắt đầu từ liên kết kiểm tra tần số vô tuyến, tối ưu hóa phương án kết nối kiểm tra.
