Trong quá trình thử nghiệm chất bán dẫn, thẻ thăm dò đảm nhận kết nối điện giữa thiết bị được thử nghiệm và hệ thống thử nghiệm. Khi số lượng đầu dò và mật độ thử nghiệm tiếp tục tăng lên, thẻ thăm dò mật độ cao thường chứa hàng ngàn điểm thử TP, đặt ra yêu cầu cao hơn về số lượng kênh thử nghiệm, độ chính xác đo lường, hiệu quả chuyển đổi và quản lý dữ liệu.

Liancon Information đã phát triển máy kiểm tra tích hợp thẻ thăm dò hướng tới 6.000 điểm TP. Thông qua chuyển mạch kênh quy mô lớn, đo lường tự động và điều khiển phần mềm, nhận ra việc phát hiện tự động một số thông số điện như rò rỉ hiện tại, điện trở, điện dung, mạch hở/ngắn mạch, đáp ứng nhu cầu ứng dụng như phát hiện sản xuất thẻ thăm dò, kiểm tra vận chuyển và kiểm tra lại bảo trì.

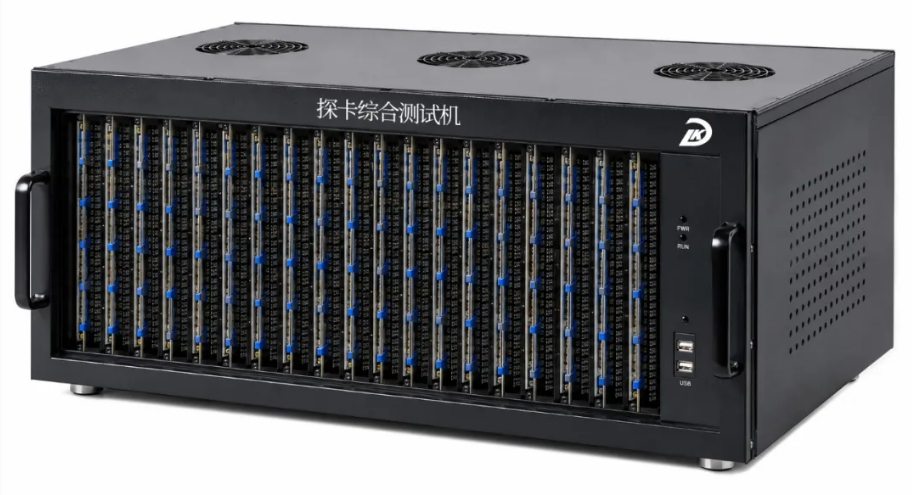

Máy kiểm tra tích hợp thẻ thăm dò UNIKON

6000 điểm TP, không chỉ phát hiện rò rỉ hiện tại

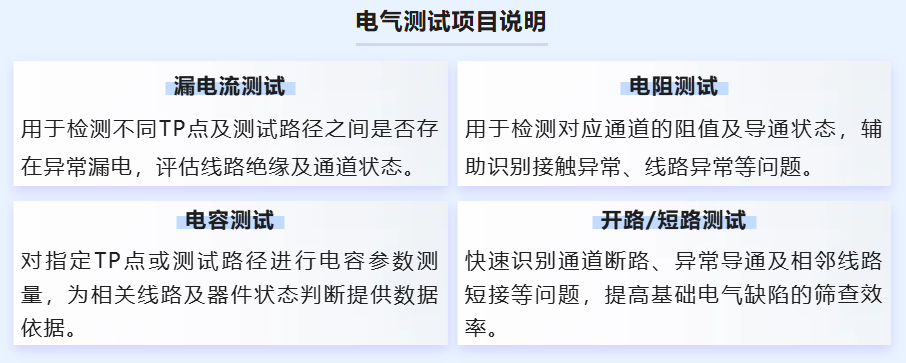

Bên trong thẻ thăm dò tích hợp một số lượng lớn đầu dò, đường dây và cấu trúc kết nối, trong quá trình chế biến, lắp ráp và sử dụng lâu dài, có thể xảy ra rò rỉ điện, điện trở bất thường, điện dung bất thường, mở mạch, ngắn mạch và kết nối bất thường. Do đó, việc phát hiện thẻ thăm dò mật độ cao không thể chỉ tập trung vào một chỉ số duy nhất, mà cần đánh giá toàn diện tình trạng kênh thử nghiệm từ một số thông số điện.

Bằng cách tích hợp nhiều khả năng kiểm tra trong cùng một hệ thống, việc chuyển đổi thiết bị giữa các mặt hàng phát hiện khác nhau có thể được giảm thiểu và hiệu quả phát hiện toàn diện của thẻ thăm dò mật độ cao được cải thiện.

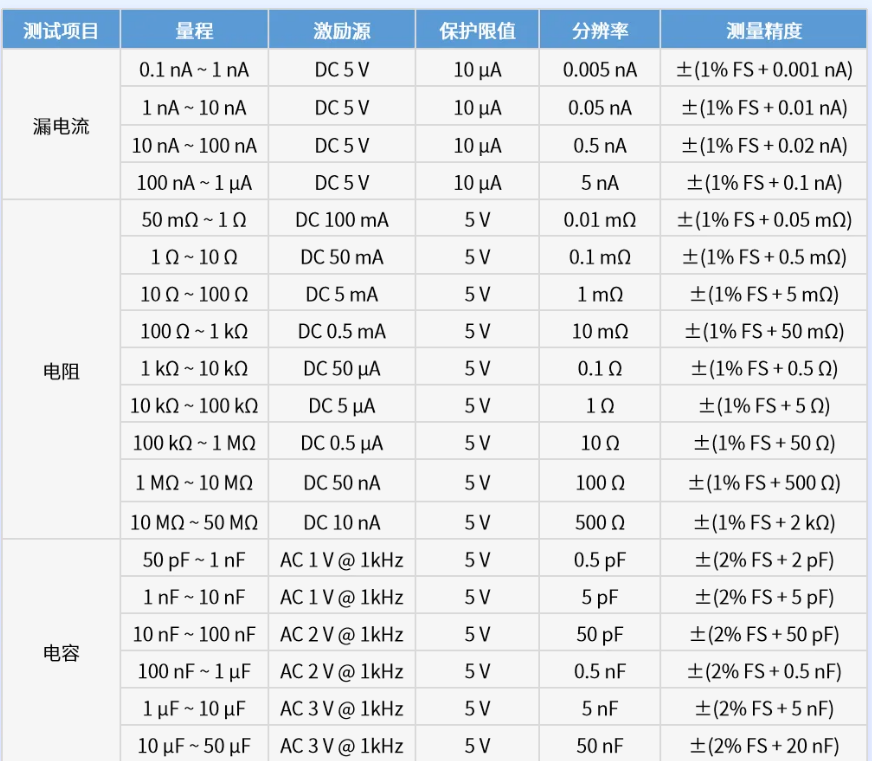

Kiểm tra thẻ tích hợp nguồn đơn vị đo lường với bảng chuyển đổi thông số thiết kế

6.000 điểm TP khó kiểm tra

Việc tăng từ hàng chục điểm thử nghiệm lên 6.000 điểm TP không chỉ đơn giản là tăng số lượng kênh thử nghiệm. Điều thực sự cần giải quyết là:

1. Kênh thử nghiệm quy mô lớn chuyển đổi 6000 điểm TP tương ứng với một số lượng lớn các đường thử nghiệm. Hệ thống dây điện nhân tạo truyền thống và chuyển đổi từng điểm không chỉ kém hiệu quả mà còn dễ bị lỗi, rò rỉ và thử nghiệm lặp lại. Hệ thống cần thông qua chuyển đổi quy mô lớn và thẻ điều khiển, tự động thiết lập vòng kiểm tra giữa các điểm TP khác nhau theo chương trình kiểm tra, và hoàn thành quét kênh theo thứ tự đã đặt. Thông qua chương trình điều khiển kênh chuyển đổi, có thể thống nhất kết hợp hàng ngàn điểm kiểm tra vào quy trình kiểm tra tự động.

2. Tính nhất quán của phép đo đa thông số rò rỉ hiện tại, điện trở, điện dung và thử nghiệm ngắn mạch mở tương ứng với các điều kiện đo lường khác nhau, yêu cầu tương ứng đối với đường dẫn tín hiệu, thiết bị chuyển mạch, cáp kết nối, giao diện thử nghiệm và nối đất hệ thống. Đặc biệt là trong phát hiện dòng rò rỉ nhỏ, rò rỉ và nhiễu bên ngoài do chính liên kết thử nghiệm tạo ra có thể ảnh hưởng đến kết quả đo. Vì vậy, hệ thống cần phải quy hoạch thống nhất đường dẫn kiểm tra, thiết kế thẻ, kết nối giao diện và bố cục kết cấu, đảm bảo tính nhất quán của điều kiện kiểm tra giữa các kênh khác nhau.

3. Quản lý dữ liệu kiểm tra quy mô lớn 6000 điểm kiểm tra TP tương ứng với nhiều hạng mục kiểm tra, sẽ tạo ra một lượng lớn dữ liệu kiểm tra. Hệ thống cần thiết lập một mối quan hệ ánh xạ đầy đủ với số điểm TP‑mục thử nghiệm‑điều kiện thử nghiệm‑kết quả đo lường‑PASS/FAIL. Thông qua việc ghi dữ liệu tiêu chuẩn và cơ chế xác định tự động, thoát khỏi sự phụ thuộc vào việc đọc dữ liệu dụng cụ bằng tay, đồng thời cung cấp hỗ trợ dữ liệu có thể kiểm tra đầy đủ cho việc phục hồi bất thường, sửa chữa thiết bị, truy xuất nguồn gốc kiểm tra lại.

Từ phát hiện từng điểm thủ công đến quét tự động nhằm vào thẻ thăm dò mật độ cao, thử nghiệm thủ công cần phải hoàn thành một loạt các hoạt động như tìm điểm, nối dây, cấu hình tham số, đo lường, xác định kết quả và ghi dữ liệu. Khi số lượng điểm TP tăng lên, chu kỳ thử nghiệm được kéo dài đáng kể và rủi ro lỗi do hoạt động của con người gây ra cũng tăng lên đáng kể.

Máy kiểm tra rò rỉ thẻ thăm dò UNIKON dựa vào chương trình kiểm tra để thực hiện kiểm soát thống nhất quy trình, liên kết thực hiện như sau: Truy cập thẻ thăm dò → Gọi điểm TP → Tự động chuyển kênh → Thực hiện dự án thử nghiệm → Thu thập dữ liệu → Đánh giá ngưỡng → Đầu ra kết quả PASS/FAIL → Ghi điểm bất thường

Sau khi hoàn thành phát hiện điểm TP riêng lẻ, hệ thống sẽ tự động chuyển sang đường thử tiếp theo mà không cần người vận hành phải cắm và rút dây nhiều lần. Thiết bị có thể theo yêu cầu kiểm tra để hoàn thành nhiều phát hiện như rò rỉ hiện tại, điện trở, điện dung, ngắn mạch mở, v.v. để chuyển đổi công việc phát hiện thủ công phân mảnh thành quy trình kiểm tra quét tự động liên tục và tái hiện.

Định vị nhanh điểm TP bất thường

Định vị bất thường và truy xuất dữ liệu đặc biệt quan trọng trong thử nghiệm thẻ thăm dò quy mô lớn. Phần mềm kiểm tra tự động liên kết số điểm TP riêng lẻ với kết quả kiểm tra tương ứng.

Ví dụ:

TP0001｜Rò rỉ hiện tại｜PASS

TP0002｜Điện trở｜PASS

TP0003｜Ngắn mạch mở｜FAIL

……

TP6000｜PASS

Sau khi phát hiện bất thường, bạn có thể xem thêm các mục kiểm tra, dữ liệu thực tế và kết quả phán đoán tương ứng với các điểm TP, nhanh chóng khóa vị trí bất thường và giảm kiểm tra từng điểm thủ công. Đối với việc kiểm tra sản xuất thẻ thăm dò, kiểm tra xuất hàng và kiểm tra lại sửa chữa, phương thức quản lý dữ liệu hóa này có lợi cho việc nâng cao hiệu quả kiểm tra và tính truy tìm kết quả.

+Lĩnh vực thức ăn chăn nuôi: Nguyên liệu bổ sung thực phẩm vi chất trong chăn nuôi (

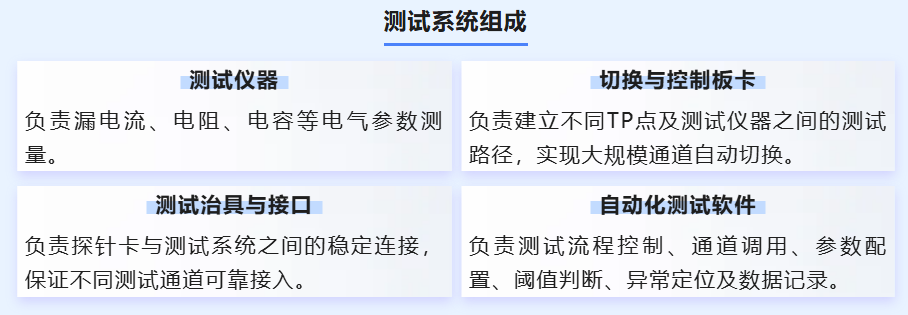

Thử nghiệm đa tham số 6.000 điểm TP không được thực hiện trên một công cụ duy nhất, mà được tạo thành từ nhiều mô-đun phần cứng và phần mềm cùng nhau.

Thông qua sự hợp tác của dụng cụ, thẻ, dụng cụ trị liệu và phần mềm, có thể thống nhất hàng ngàn điểm kiểm tra, nhiều hạng mục kiểm tra vào cùng một nền tảng kiểm tra tự động hóa. Đối với thẻ thăm dò mật độ cao cấp 6000TP, các yêu cầu kiểm tra đã chuyển từ "đo điểm theo điểm" đơn giản sang quản lý kênh quy mô lớn, kiểm tra đa thông số và truy xuất dữ liệu tự động.

Tư vấn chương trình tùy chỉnh

Đối với cấu trúc thẻ thăm dò khác nhau, số lượng điểm TP và các dự án thử nghiệm, thông tin UNICOM cũng có thể cấu hình kênh thử nghiệm và quy trình thử nghiệm tương ứng theo nhu cầu ứng dụng thực tế, cung cấp chương trình thử nghiệm tự động cho sản xuất, phát hiện và bảo trì thẻ thăm dò bán dẫn. Nếu có nhu cầu chọn loại hệ thống kiểm tra tự động hóa thẻ thăm dò, phát triển tùy chỉnh và tư vấn kỹ thuật, hoan nghênh giao tiếp với dịch vụ khách hàng công nghệ thông tin Liên Khang
