Trong nghiên cứu và phát triển sản phẩm điện tử và thử nghiệm sản xuất, chip, thiết bị điện và khu vực tải cao PCB tiếp tục được cấp nguồn, khi vận hành tải cao dễ dàng hình thành các điểm nóng cục bộ. Thiết bị kiểm tra, hộp che chắn và thiết bị tự động có không gian bên trong nhỏ, nhiệt khó khuếch tán, hoạt động liên tục sẽ gây ra sự tích tụ nhiệt độ, do đó ảnh hưởng đến trạng thái hoạt động của thiết bị và sự ổn định của thử nghiệm. Toàn bộ máy làm mát không khí hoặc làm mát môi trường cần phải kiểm soát nhiệt độ tổng thể của một phạm vi lớn của không gian, chi phí cao và mục tiêu yếu. Đối với các cảnh tập trung nguồn nhiệt, vị trí cố định, làm lạnh điểm nóng quan trọng, phù hợp hơn với nhu cầu tích hợp hệ thống kiểm tra, ống xoáy thích hợp cho loại cảnh làm lạnh cục bộ này.

Ống Vortex: cung cấp khí lạnh trực tiếp đến khu vực nóng

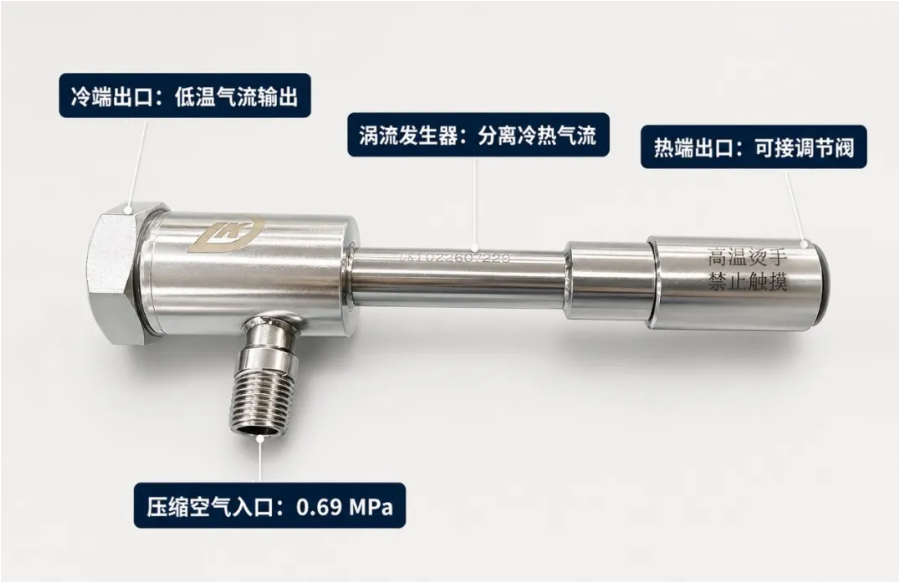

Ống xoáy sử dụng khí nén sạch làm nguồn năng lượng để thực hiện tách luồng không khí nóng và lạnh thông qua hành động của luồng không khí bên trong và đầu ra luồng không khí nhiệt độ thấp bằng đầu lạnh. Kết hợp với khí quản, vòi phun và thiết kế cấu trúc thiết bị, có thể vận chuyển chính xác không khí lạnh đến khu vực nóng mục tiêu, tạo thành đường dẫn làm lạnh "đầu vào khí nén - tách nhiệt lạnh dòng xoáy - đầu ra cuối lạnh - cung cấp gió định hướng - làm mát nguồn nhiệt cục bộ". So với việc làm mát toàn bộ không gian thử nghiệm, cách này phù hợp hơn để thực hiện điều khiển nhiệt độ điểm theo vị trí nguồn nhiệt, có thể được áp dụng cho chip nhiệt cao PCB, thiết bị kiểm tra nội bộ và trạm kiểm tra tự động và các kịch bản khác, và có thể được tích hợp vào hệ thống kiểm tra như mô-đun điều khiển nhiệt độ cục bộ.

Tại sao ống EDDY phù hợp để tích hợp thiết bị thử nghiệm?

Ống Vortex sử dụng khí nén sạch để làm việc, không cần hệ thống truyền thông lạnh, cũng không phụ thuộc vào vòng bi, piston và các bộ phận chuyển động phức tạp khác. Cấu trúc đơn giản và nhu cầu bảo trì thấp. Nó phù hợp để nhúng dây chuyền sản xuất tự động của nguồn khí sẵn có và

Thiết bị kiểm tra.

Công việc khí nén tinh khiết

Ống xoáy hoạt động trực tiếp bằng khí nén, không cần cấu hình thêm hệ thống môi trường lạnh, tích hợp dễ dàng hơn trong dây chuyền sản xuất tự động và thiết bị kiểm tra nguồn khí hiện có.

Không có bộ phận chuyển động phức tạp

Không có vòng bi, piston và các bộ phận chuyển động khác trong cấu trúc, độ tin cậy cao, phù hợp với hoạt động liên tục 7 × 24 giờ.

Vị trí đầu ra khí lạnh linh hoạt

Đường dẫn khí lạnh có thể được lên kế hoạch dựa trên thiết bị điều trị thử nghiệm, vị trí DUT và phân phối nguồn nhiệt cục bộ để làm cho khu vực làm mát tập trung hơn.

Thích hợp cho không gian thử nghiệm nhỏ

Cấu trúc thu nhỏ có thể được bố trí trong hoặc gần các thiết bị trị liệu, bên trong thiết bị hoặc trạm, đặc biệt thích hợp cho các hệ thống thử nghiệm có không gian tổng thể hạn chế nhưng nhiệt cục bộ rõ ràng.

Làm lạnh cục bộ cũng cần phải phù hợp với tải nóng

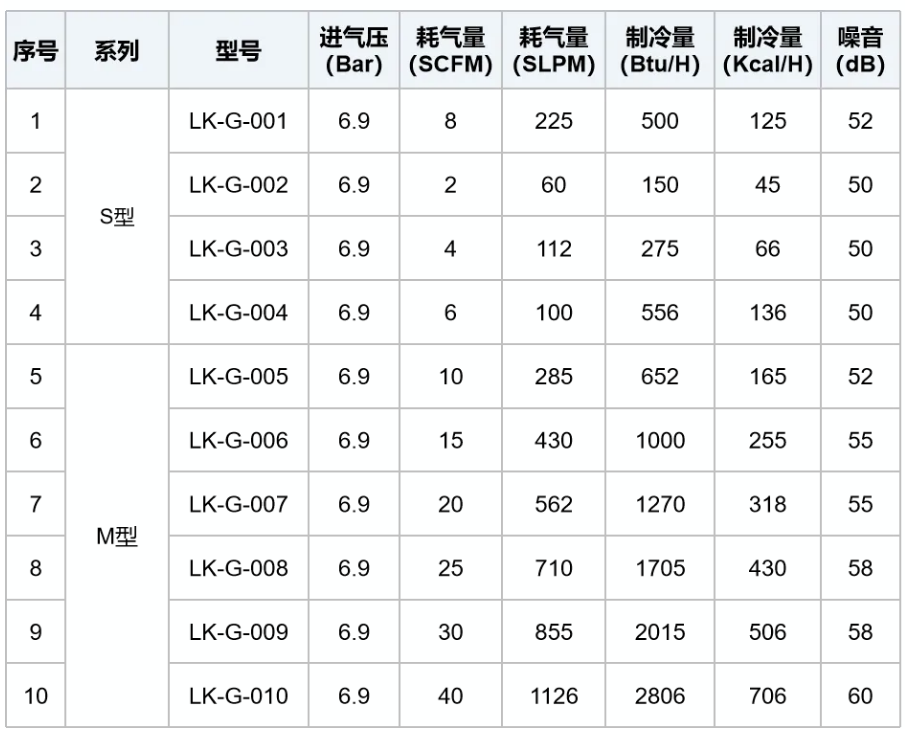

Việc lựa chọn ống xoáy không thể chỉ tập trung vào nhiệt độ đầu ra lạnh, mà còn cần kết hợp tải nhiệt của thiết bị được thử nghiệm, khu vực làm mát mục tiêu, điều kiện không khí nạp, không gian lắp đặt và thời gian thử nghiệm liên tục. Thông tin liên kết LK Dòng ống xoáy nhỏ hiện có trong điều kiện đầu vào 6.9 Bar tiêu chuẩn, bao gồm các thông số kỹ thuật điện lạnh khác nhau, có thể phù hợp với nhu cầu kiểm tra nhiệt độ cục bộ đa dạng, các thông số cốt lõi của mỗi mô hình như sau:

※ Loại S thiên về lưu lượng vừa và nhỏ và công suất làm lạnh vừa và nhỏ, phù hợp hơn cho các thiết bị chính xác, thiết bị trị liệu nhỏ và trạm kiểm tra cục bộ;

※ Loại M có lưu lượng không khí và khả năng làm mát lớn hơn, có thể được sử dụng cho các thiết bị có lượng nhiệt cao hơn và khu vực tản nhiệt tập trung.

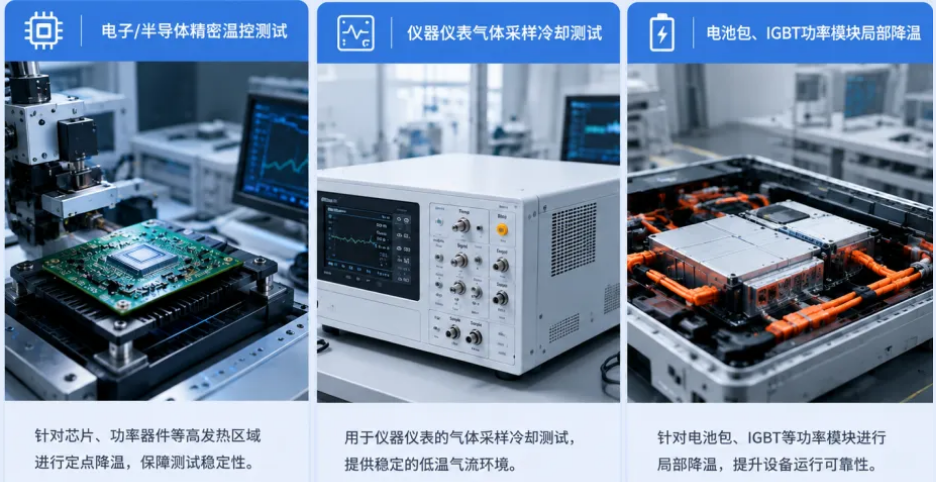

Ứng dụng thực tế

Tư vấn chương trình tùy chỉnh

Thông tin Liancon dựa vào tích lũy ứng dụng của các công cụ kiểm tra, thiết bị che chắn và hệ thống kiểm tra tự động, có thể nhận ra sự phát triển hàng loạt và tiêu chuẩn hóa của ống xoáy. Là mô-đun điều khiển nhiệt độ cục bộ phù hợp với kịch bản kiểm tra điện tử đa dạng, những người có ý định hoan nghênh tư vấn.
