Khi công nghệ sóng milimet tiếp tục được áp dụng trong các sản phẩm điện tử, thử nghiệm bo mạch chủ điện tử đặt ra yêu cầu cao hơn về cách ly tần số vô tuyến, tính nhất quán của thử nghiệm và hiệu quả thử nghiệm hàng loạt. Trong quá trình thử nghiệm thực tế, nhiều bo mạch chủ dễ gây nhiễu tín hiệu sóng milimet khi chúng hoạt động cùng một lúc; Trong khi đó, các khâu như định vị bo mạch chủ, kết nối kiểm tra, lắp lực và giảm nhiệt cũng ảnh hưởng trực tiếp đến tính ổn định kiểm tra và hiệu quả sản xuất.

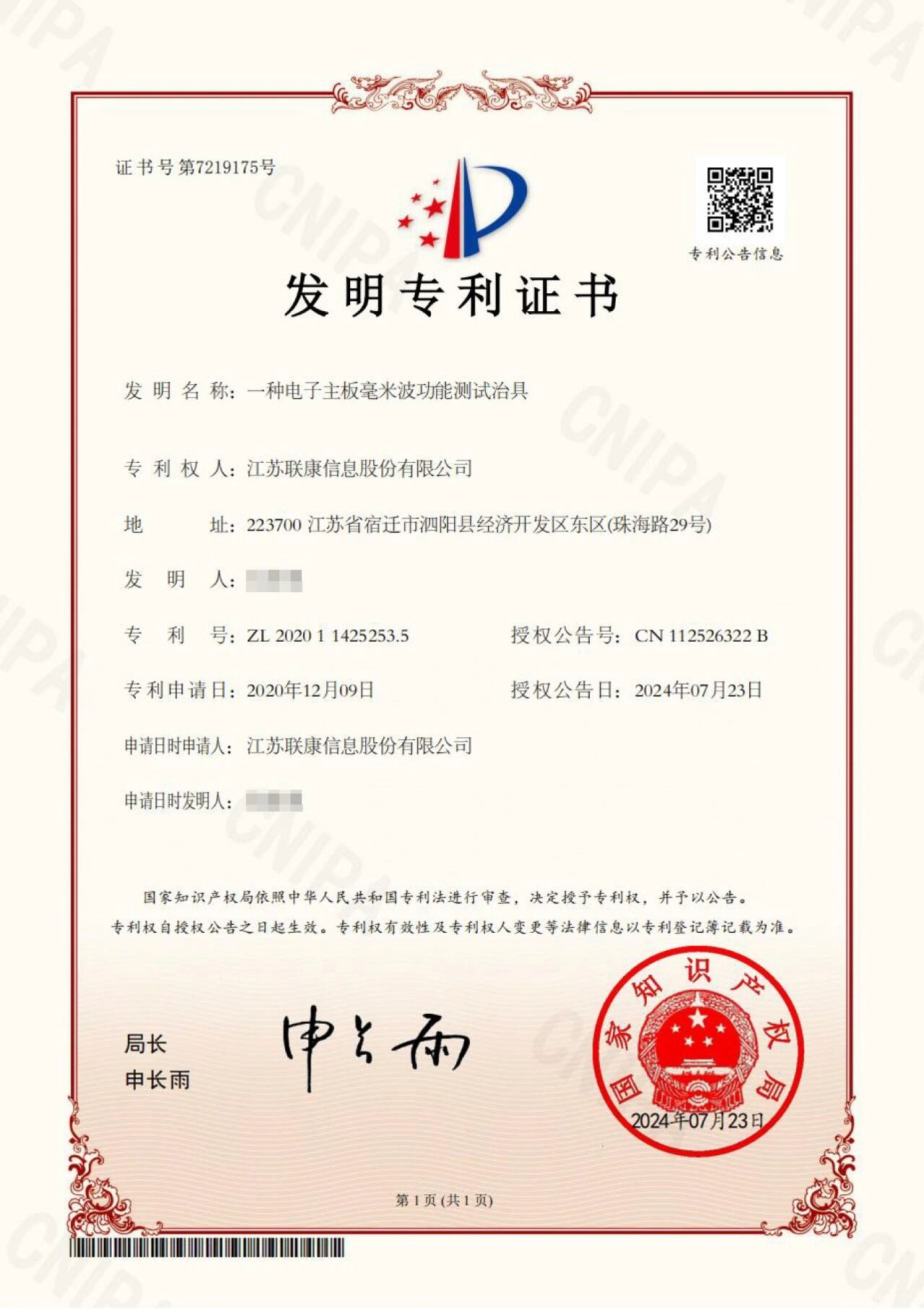

Để đáp ứng các yêu cầu trên, nhóm nghiên cứu và phát triển thông tin của UNICOM đã tích hợp lá chắn sóng milimet, định vị bo mạch chủ, kiểm tra thăm dò, áp suất khí nén và cấu trúc tản nhiệt thành một, cung cấp một chương trình kiểm tra ổn định và hiệu quả cao để kiểm tra chức năng sóng milimet của bo mạch chủ điện tử. Kết quả sáng tạo liên quan đã được cấp phép bằng sáng chế phát minh quốc gia, tên bằng sáng chế là "Thiết bị kiểm tra chức năng sóng milimet của bo mạch chủ điện tử", bằng sáng chế số: ZL 20210142525.5.

Từ cách ly tín hiệu đến đa tấm và đo lường tích hợp trị liệu nâng cao hiệu quả kiểm tra sóng milimet

01

Giảm nhiễu tín hiệu trong thử nghiệm đa bảng

Kiểm tra sóng milimet khá nhạy cảm với môi trường. Khi nhiều bo mạch chủ được thử nghiệm trong cùng một môi trường thử nghiệm, tín hiệu tần số vô tuyến giữa các bo mạch chủ khác nhau có thể ảnh hưởng lẫn nhau, do đó can thiệp vào kết quả thử nghiệm. Bằng sáng chế này đặt hộp che chắn sóng milimet trong dụng cụ trị liệu và tạo thành nhiều khoang che chắn tương đối độc lập bên trong. Bên trong khoang được thiết lập kết cấu hấp thụ sóng, ăng ten sóng milimet trên bo mạch chủ được kiểm tra lần lượt tương ứng với không gian kiểm tra tương ứng. Khi thử nghiệm, bảng tải xuống và hộp che chắn sóng milimet tạo thành môi trường thử nghiệm tương đối kín, do đó làm giảm nhiễu tín hiệu sóng milimet giữa các bo mạch chủ được thử nghiệm khác nhau, cung cấp điều kiện thử nghiệm ổn định hơn cho kiểm tra hiệu suất tần số vô tuyến.

02

Hỗ trợ kiểm tra đồng bộ nhiều bo mạch chủ

Phương pháp kiểm tra veneer truyền thống từng cái một dễ bị hạn chế bởi nhịp thử nghiệm trong sản xuất hàng loạt. Công cụ trị lý này thông qua kết cấu nhiều hộp, khiến các bo mạch chủ khác nhau lần lượt nằm trong không gian kiểm tra sóng mi - li - mét tương đối độc lập, trong khi giảm quấy nhiễu lẫn nhau, hỗ trợ nhiều bo mạch chủ điện tử đồng bộ triển khai kiểm tra chức năng sóng mi - li - mét. So với phương pháp thử nghiệm veneer, chương trình có thể cải thiện số lượng thử nghiệm đơn lẻ, rút ngắn chu kỳ thử nghiệm hàng loạt và phù hợp hơn cho các kịch bản thử nghiệm sản xuất và thử nghiệm tự động.

03

Tích hợp định vị, kết nối và chức năng ép

Ngoài cấu trúc che chắn sóng milimet, bằng sáng chế tích hợp định vị bo mạch chủ, kết nối điện và các chức năng nén thử nghiệm trong cùng một bộ điều khiển. Cố định và định vị bo mạch chủ được kiểm tra bằng cách tải xuống bảng, mô - đun bảng và kết cấu định vị hướng dẫn; Đầu dò kiểm tra trong mô-đun bảng tải lên tiếp xúc với điểm kiểm tra bo mạch chủ để nhận ra kết nối tín hiệu cấp nguồn và kiểm tra. Đồng thời, bộ điều khiển sử dụng cấu trúc khí nén để hoàn thành việc ép và đặt lại, làm cho sản phẩm duy trì vị trí thử nghiệm tương đối phù hợp trong quá trình thử nghiệm lặp lại, có lợi cho việc cải thiện tính lặp lại của thử nghiệm và giảm hoạt động ép nhân tạo.

04

Đáp ứng nhu cầu tản nhiệt trong thử nghiệm liên tục

Bo mạch chủ điện tử tạo ra nhiệt trong quá trình kiểm tra cấp nguồn liên tục và sự gia tăng nhiệt độ có thể ảnh hưởng thêm đến trạng thái kiểm tra. Đối với vấn đề này, thiết bị trị liệu này thiết lập cấu trúc đường thở và làm mát tương ứng, thông qua luồng không khí để làm mát bo mạch chủ điện tử được thử nghiệm, chú ý đến nhu cầu tản nhiệt trong quá trình thử nghiệm liên tục, cung cấp điều kiện làm việc ổn định hơn cho thử nghiệm hàng loạt.

Ứng dụng thực tế

Từ các ứng dụng thực tế, bằng sáng chế không phải là một cấu trúc che chắn sóng milimet duy nhất, mà là tích hợp các chức năng như cách ly tần số vô tuyến, kiểm tra nhiều tấm, định vị bo mạch chủ, kết nối điện, nén khí nén và tản nhiệt.

Giá trị ứng dụng chính của nó được phản ánh trong:

Giảm nhiễu tín hiệu: cải thiện sự cô lập của môi trường kiểm tra sóng milimet bằng cách che chắn độc lập khoang và cấu trúc hấp thụ sóng;

Nâng cao hiệu quả kiểm tra: hỗ trợ kiểm tra đồng bộ nhiều bo mạch chủ, cải thiện số lượng vùng phủ sóng kiểm tra đơn;

Cải thiện tính nhất quán của thử nghiệm: giảm sự khác biệt về vị trí trong thử nghiệm lặp lại bằng cách định vị cố định, kết nối đầu dò và áp suất khí nén;

Thích hợp cho sản xuất hàng loạt: Tích hợp các kết nối kiểm tra, kiểm soát và tản nhiệt, dễ dàng hơn để áp dụng cho các kịch bản kiểm tra sản xuất và kiểm tra tự động.

Đối với kiểm tra bo mạch chủ milimet mà nói, phương án kiểm tra không những cần đáp ứng yêu cầu kiểm tra chức năng, mà còn cần phải cân nhắc tính cách ly, tính ổn định và hiệu quả sản xuất. Thông tin về Liên Khang thông qua thiết kế tích hợp kết cấu che chặn và thiết bị kiểm tra, tiếp tục nâng cao tính ổn định và khả năng kiểm tra lượng lớn của kiểm tra bo mạch chủ tỉnh, cung cấp hỗ trợ kỹ thuật cho nghiên cứu phát triển và kiểm tra sản xuất sản phẩm điện tử liên quan.
