随着毫米波技术在电子产品中的应用不断深入，电子主板测试对射频隔离、测试一致性及批量测试效率提出了更高要求。在实际测试过程中，多块主板同时工作时容易产生毫米波信号相互干扰；与此同时，主板定位、测试连接、压合及散热等环节也会直接影响测试稳定性和生产效率。针对上述需求，联康信息研发团队将毫米波屏蔽、主板定位、探针测试、气动压合及散热结构集成于一体，为电子主板毫米波功能测试提供稳定、高效的测试方案。相关创新成果已获得国家发明专利授权，专利名称为《一种电子主板毫米波功能测试治具》，专利号：ZL 202011425253.5。

从信号隔离到多板并测：一体化治具提升毫米波测试效率

01、降低多板测试中的信号干扰

毫米波测试对环境较为敏感。当多个被测主板处于同一测试环境时，不同主板之间的射频信号可能相互影响，从而干扰测试结果。本专利在治具中设置毫米波屏蔽箱，并在内部形成多个相对独立的屏蔽腔体。腔体内设置吸波结构，被测主板上的毫米波天线分别对应相应测试空间。测试时，下载板与毫米波屏蔽箱形成相对密闭的测试环境，从而降低不同被测主板之间的毫米波信号干扰，为射频性能测试提供更加稳定的测试条件。

02、支持多块主板同步测试

传统单板逐一测试方式在批量生产中容易受到测试节拍限制。该治具通过多腔体结构，使不同被测主板分别处于相对独立的毫米波测试空间，在降低相互干扰的同时，支持多块电子主板同步开展毫米波功能测试。相比单板测试方式，该方案能够提高单次测试数量，缩短批量测试周期，更适用于生产测试及自动化测试场景。

03、集成定位、连接与压合功能

除毫米波屏蔽结构外，该专利还将主板定位、电气连接和测试压合功能集成于同一治具。通过下载板、上载板模块及导向定位结构，对被测主板进行固定和定位；上载板模块中的测试探针与主板测试点接触，实现通电及测试信号连接。同时，治具采用气动结构完成压合与复位，使产品在重复测试过程中保持相对一致的测试位置，有利于提高测试重复性，并减少人工压合操作。

04、兼顾连续测试中的散热需求

电子主板在持续通电测试过程中会产生热量，温升可能进一步影响测试状态。针对这一问题，该治具设置相应的气道及冷却结构，通过气流对被测电子主板进行降温，兼顾连续测试过程中的散热需求，为批量测试提供更稳定的工作条件。

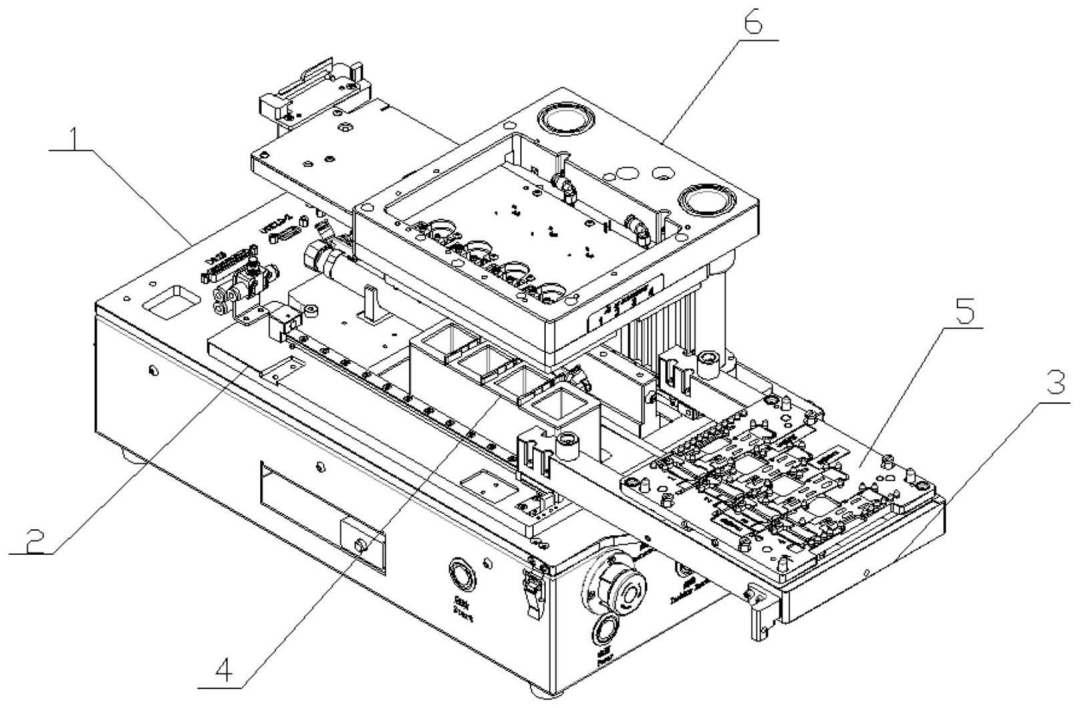

图为本专利测试治具的展开状态结构示意图（包括1-治具底盘、2-治具底座、3-U型板滑动组件、4-毫米波屏蔽箱、5-下载板和6-上针板载板模块）

应用场景

从实际应用来看，该专利并非单一的毫米波屏蔽结构，而是将射频隔离、多板测试、主板定位、电气连接、气动压合及散热等功能进行集成。其主要应用价值体现在：降低信号干扰：通过独立屏蔽腔体与吸波结构，提高毫米波测试环境的隔离性；提升测试效率：支持多块主板同步测试，提高单次测试覆盖数量；提高测试一致性：通过固定定位、探针连接及气动压合，减少重复测试中的位置差异；适配批量生产：集成测试连接、控制及散热功能，更便于应用于生产测试和自动化测试场景。对于毫米波主板测试而言，测试方案不仅需要满足功能测试要求，还需要兼顾隔离性、稳定性和生产效率。联康信息通过对毫米波屏蔽结构与测试治具的集成设计，进一步提升毫米波主板测试的稳定性与批量测试能力，为相关电子产品研发及生产测试提供技术支持。
