屏蔽箱要做好屏蔽，最理想的状态似乎是“不开孔”。但在实际测试中，根据被测产品（DUT）的供电、数据通信、网络连接或射频信号传输需求，需要选择 USB、Type-C、RJ45、AC、BNC 等相应接口与外部设备建立连接。于是，屏蔽箱设计需要同时解决两个问题：既保持屏蔽结构的连续性，隔离外部电磁干扰，又保证必要的电源、数据和射频信号正常传输。如何在“隔离”与“导通”之间取得平衡，也就成为屏蔽箱接口设计的关键。

接口并非简单“开孔”

接口是屏蔽箱内外信号连接的必要通道，也是影响屏蔽性能的关键位置。设计时需兼顾信号导通、滤波与接地，在保证正常传输的同时降低电磁干扰。

◆ 不同接口，对应不同设计重点

USB / Type‑C多用于消费电子、IoT 设备测试，承担供电、调试通信、设备控制功能。高速数字线缆极易耦合空间电磁干扰，同时线缆自身数字脉冲噪声也会外泄。因此该类接口需搭载专用滤波组件，配合全屏蔽结构与规范接地，在保障传输速率、供电功率的前提下，阻断干扰沿线缆双向传导，规避数字噪声污染射频测试环境。

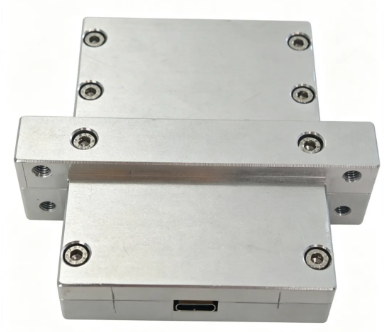

【Type-C 滤波连接器】

RJ45 网口主要承担网络通信功能，常用于测试设备联网、数据上传及自动化控制。普通网线贯穿箱体将直接打通箱内外电气回路，外界高频干扰可沿网线侵入腔体，箱内射频信号也会向外泄露。需依据传输带宽、测试频段匹配滤波网络与屏蔽型连接器，实现网络链路通畅的同时，衰减传导类电磁干扰。

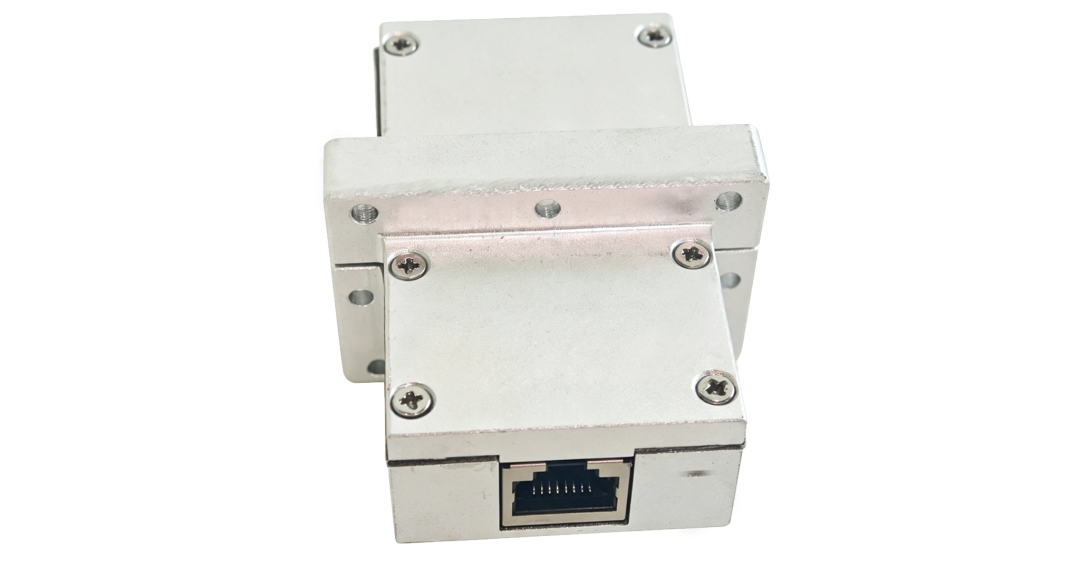

【RJ45 滤波连接器】

AC 电源输入口为待测整机、箱内附属组件供电，看似结构简易，却是传导干扰的主要入口。市电电网混杂大量谐波、脉冲干扰，普通电源接口无隔离设计时，电网噪声会顺着电源线窜入屏蔽腔体。高标准测试场景均会集成电源滤波模块，仅允许工频电能通入，滤除各类高频电磁杂波。

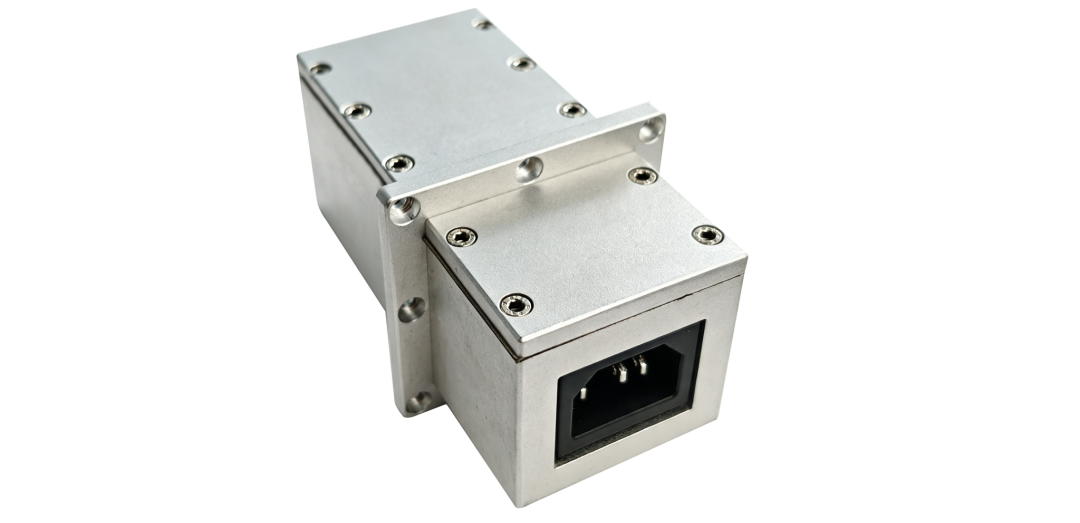

【AC 滤波接口实物图】

BNC 同轴射频接口区别于电源、数据接口，BNC 本身用于定向传输射频测试信号，对屏蔽管控要求更为严苛。射频测试需要精准可控的输入信号，必须规避环境杂散干扰混入测试链路。BNC 依靠同轴屏蔽结构、法兰密闭安装与腔体共地设计，划定唯一、规范的射频传输路径；相较随意开孔穿线，可杜绝信号损耗、电磁串扰与腔体屏蔽效能下降，保障射频测试精度。

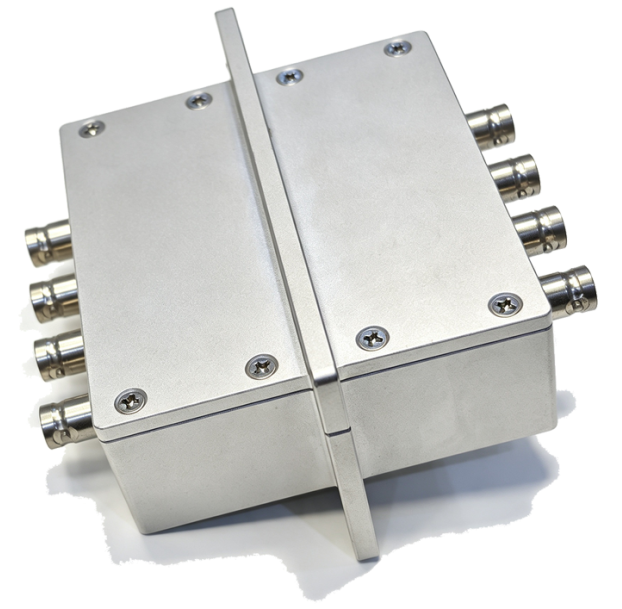

【BNC 滤波连接器】

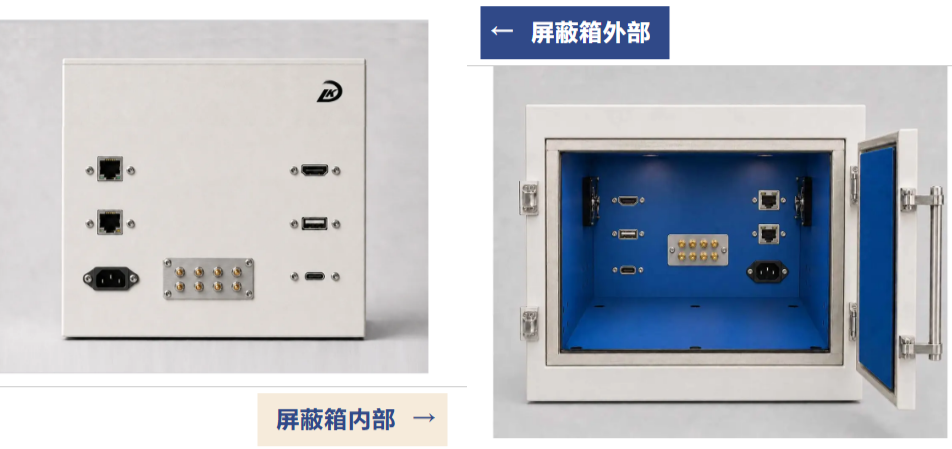

◆ 接口数量越多，屏蔽设计难度越高

接口数量增加，并不意味着屏蔽性能必然下降，但会明显增加整体设计难度。一方面，每增加一个接口，就增加一个新的屏蔽边界，需要分别处理开孔、安装、接地及滤波问题。另一方面，不同接口对应的信号特性并不相同。电源、高速数字信号、网络信号和射频信号，在滤波方式、线路布局及连接结构上均存在差异。

当多种接口集中在同一屏蔽箱上时，还需要进一步考虑：接口间距、内部走线、接地路径、滤波器安装空间以及不同信号之间的相互影响。因此，多接口屏蔽箱并不是将多个标准连接器简单组合，而是需要从整体测试系统出发进行综合设计。

> 屏蔽箱/ 滤波器定制

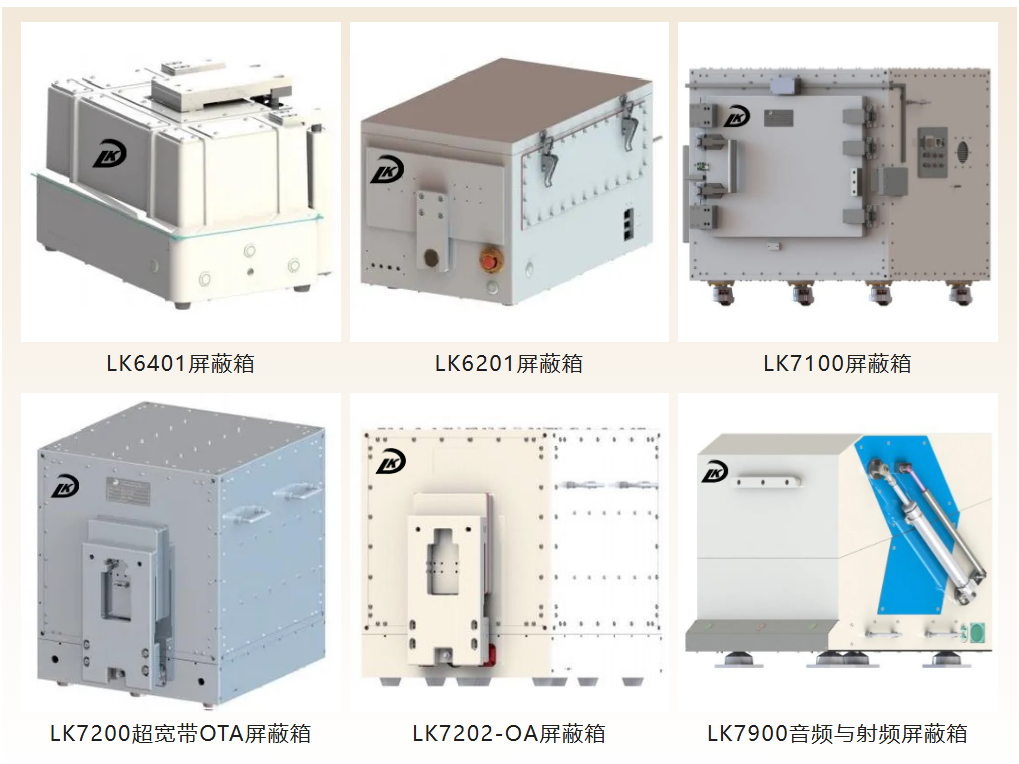

针对不同 DUT、测试频段及测试系统需求，联康信息可提供屏蔽箱定制及滤波连接器定制服务。可根据实际应用需求，对箱体尺寸、结构形式、接口类型、接口数量、安装位置及滤波方案进行针对性设计，并支持 USB、Type-C、RJ45、AC、BNC 等多种接口配置。从接口需求到整体结构，通过屏蔽、滤波与连接方案的协同设计，在满足信号导通需求的同时，兼顾测试环境的稳定性与可靠性。
